Wassergekühlte Einbettpresse Qpress 50

heißLaborfür metallografische Proben

Einführung

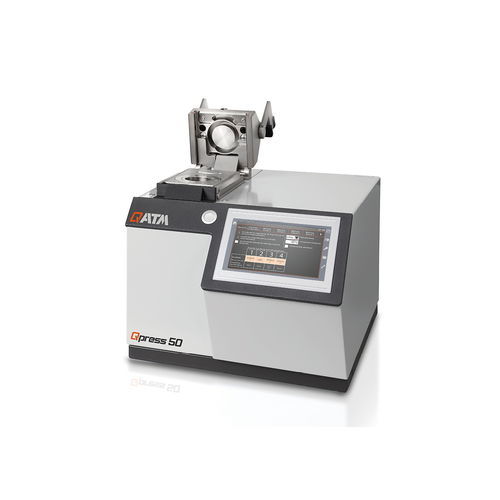

Die Qpress 50 ist eine modulare Warmeinbettpresse für schnelles, simultanes und unabhängig gesteuertes Einbetten materialographischer Proben. Die modulare Bauweise erlaubt die Konfiguration entsprechend spezifischer Produktions- oder Laboranforderungen und die Verarbeitung unterschiedlicher Probenmaterialien und -größen. Das 7" Industrie-Touchdisplay mit QATM-Software bietet Benutzerkontenverwaltung, vorinstallierte Rezepte und benutzerdefinierbare Wartungsaufgaben. Das Gerät verbindet kurze Zykluszeiten mit energieeffizienter Heiz-/Kühlregelung in einem pulverbeschichteten Stahlgehäuse.

Produktvorteile

• 7" Industrie-Touchscreen mit intuitiver QATM-Steuersoftware und Benutzerkontenverwaltung
• Einhand-Schiebeschluss mit integrierter Schmutzfalle
• Dust Guard zur Absaugung feiner Granulatstäube beim Befüllen
• Schnelle Einbettzyklen mit Vorheizfunktion
• Modulares Konzept für simultane und unabhängig gesteuerte Pressen
• Vorinstallierte Einbettmethoden und Speicher für benutzerdefinierte Rezepte (200+)
• Basiseinheit unterstützt zusätzliche Presseneinheiten
• Pulverbeschichtetes Stahlgehäuse

Verbesserter Schiebeschluss
Der einhändig bedienbare Schiebeschluss verfügt über eine integrierte Saugdüse. Überschüssiges Granulat wird beim Schließen in eine herausnehmbare Schmutzfalle verdrängt. Der Schiebeschluss lässt sich zum Reinigen der oberen Hülse abnehmen.

Bedienersicherheit
Der integrierte Dust Guard schützt den Bediener vor dem Einatmen feiner Stäube, die beim Befüllen mit Einbettmasse entstehen. Die externe Absaugung kann über die Basiseinheit gesteuert werden.

Einfache Bedienung
Die Multifunktionstaste zeigt die gewählte Presseneinheit und den Betriebszustand an. Das 7" Touchdisplay und die Steuerungssoftware enthalten vorinstallierte Methoden und ermöglichen die Speicherung von mehr als 200 benutzerdefinierten Einbettmethoden. Benutzerkonten mit unterschiedlichen Zugriffsrechten sind anlegbar.

Schneller Einbettzyklus
Die Qpress 50 ist auf kurze Zykluszeiten ausgelegt und verfügt über eine Vorheizfunktion, die die Gesamtbearbeitungszeit gegenüber konventionellen Warmeinbettpressen reduziert.

Highlights

• Hohe Modularität zur Erfüllung spezifischer Produktions- oder Laboranforderungen
• Dust Guard reduziert feine Staubpartikel und erhöht die Sicherheit
• Effiziente Heiz-/Kühleinheit gewährleistet präzisen und energieeffizienten Einbettprozess
• Basiseinheit unterstützt alle zusätzlichen Presseneinheiten
• Vorheizfunktion reduziert Zykluszeiten
• Regelbare Kühlleistung und wählbare Kühlmodi senken den Wasserverbrauch

Produktkonfigurationen (Beispiele)

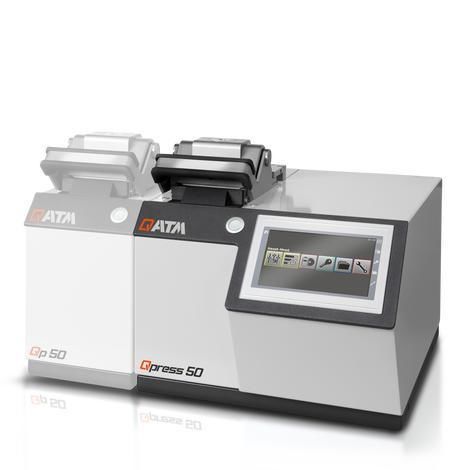

• Qpress 50-2: für kleine und mittlere Losgrößen. Basiseinheit mit einer Presseneinheit; erweiterbar um eine zusätzliche Einheit. Einheiten arbeiten unabhängig und gleichzeitig.
• Qpress 50-4: für größere Losgrößen. Basiseinheit plus bis zu drei zusätzliche Presseneinheiten; bis zu 4 Einbettungen gleichzeitig und unabhängig. Formdurchmesser einzeln wählbar.

Einbetten – 4 einfache Schritte

• 1. Formular mit dem gewählten Einbettmaterial füllen.
• 2. Schiebeschluss mit einer Hand schließen.
• 3. Schmutzfalle reinigen – überschüssiges Material wird automatisch dorthin geleitet.
• 4. Einbettprogramm mit der Multifunktionstaste starten.

Zubehör & Verbrauchsmaterialien
Verbrauchsmaterialien von QPREP werden für zuverlässige und effiziente Ergebnisse empfohlen. Verfügbares Zubehör umfasst eine Umlaufkühlung (einstellbare Wassertemperatur, geschlossener Kreislauf, geringer Wartungsaufwand) und eine Auswahl an Mould‑Assemblies in mehreren Größen (mit oder ohne Fase).

Technische Daten

• Max. Anzahl Presseneinheiten: 2 / 4 (Qpress 50-2: bis zu 2 | Qpress 50-4: bis zu 4)
• Formzylinder-Durchmesser: Ø 25,2 - 50 mm (6 Größen erhältlich)
• Verschlusssystem: Schiebeschluss
• Thermostatbereich: 20–200 °C
• Aufheizzeit: einstellbar
• Kühlzeit: einstellbar
• Max. Druck im Formzylinder (abhängig vom Mould-Assembly): 250–350 bar
• Anschlussleistung (Basiseinheit): 1,6 kVA
• Anschlussleistung (zusätzliche Presseneinheit): 1,5 kVA
• B x H x T (Basiseinheit): 402 x 382 x 563 mm
• B x H x T (zusätzliche Presseneinheit): 187 x 382 x 449 mm
• Gewicht: ca. 50 kg
• Verfügbare Formgrößen (mit oder ohne Fase): Ø 25,2 mm, Ø 30 mm, Ø 1¼" (~32 mm), Ø 1½" (~38 mm), Ø 40 mm, Ø 50 mm
