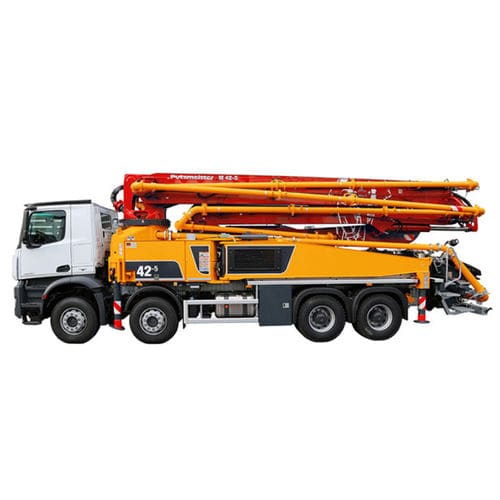

Mobile Autobetonpumpe BSF 42-5

für Außenbereichfür BaustelleDiesel

Übersicht
Die Putzmeister BSF 42-5 ist eine Autobetonpumpe der nächsten Generation mit verbesserter Manövrierfähigkeit und optimierten Gewichtskennwerten für 4‑achsige Fahrgestelle. In Europa ist die Maschine mit dem iSC vollflexiblen Abstützsystem und der Ergonic 3 Steuerung ausgestattet; außerhalb Europas ist das OSS-Abstützsystem verfügbar, das Arbeiten in beengten Bereichen ermöglicht. Die Gesamtlänge liegt unter 12 m und das zulässige Gesamtgewicht unter 32 t (abhängig von Fahrzeug und Ausstattung).

Hauptmerkmale

• Ruhiger 5-armiger Verteilermast (RZ) durch intelligente Verlegung der Förderleitung und harmonischen Aufbau der Stahlstruktur
• Effizientes Arbeiten dank konsequent durchdachter Ergonomie
• Erhöhte Sicherheit durch Berücksichtigung der aktuellen Normen und Richtlinien
• Servicefreundliches Design mit optimierter Zugänglichkeit und konsequentem Schraubkonzept
• Niedrigere Wartungskosten durch wartungsfreie Komponenten, weniger Sonderteile (nur 3 Standardbogen) und reduziertes Ölvolumen (ca. 30 % weniger)

Allgemeine Informationen

• Anzahl der Sektionen: 5
• Faltungsart: RZ
• Reichhöhe: 41,6 m
• Reichweite: 37,3 m
• Ausfalthöhe: 8,6 m
• Schwenkbereich: 365°
• Endschlauch Länge max.: 4 m
• Rohrleitungsdurchmesser: DN 125

Konfiguration - Varianten der Pumpen-Zelle

• Concrete Pump Cell .17 iLS
  • Zylinderdurchmesser / Hublänge: 250 / 2100 mm
  • Förderleistung (Kolbenseite): 170 m³/h
  • Förderdruck (Kolbenseite): 85 bar
  • Hubzahlen (Kolbenseite): 28 pro min
• Concrete Pump Cell .16 H LS
  • Zylinderdurchmesser / Hublänge: 250 / 2100 mm
  • Förderleistung (Kolbenseite): 160 m³/h
  • Förderdruck (Kolbenseite): 85 bar
  • Hubzahlen (Kolbenseite): 26 pro min
• Concrete Pump Cell .16 H
  • Zylinderdurchmesser / Hublänge: 230 / 2100 mm
  • Förderleistung (Stangenseite): 160 m³/h
  • Förderleistung (Kolbenseite) (theor. max.): 108 m³/h
  • Förderdruck (Stangenseite): 85 bar
  • Hubzahlen (Stangenseite): 31 pro min

Dokumente (Beispiele verfügbar)

• BSF 42-5 Brochure EN (Produktbroschüre)
• BSF 42-5 Prospekt DE
• BSF 42-5 Brochure FR
• BSF 42-5 Catálogo ES
• BSF 42-5 EU Data Sheet EN
• Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN
• Verschiedene EU / MENA Datenblätter und technische Unterlagen in mehreren Sprachen

Videos (Beispiele verfügbar)

• M42-5 / BSF 42-5 Walk-around / Produktvideo

Technische Daten

• Modell: BSF 42-5
• Mastkonfiguration: 5-armiger RZ-Verteilermast
• Reichhöhe: 41,6 m
• Reichweite: 37,3 m
• Ausfalthöhe: 8,6 m
• Schwenkbereich: 365°
• Endschlauch max. Länge: 4 m
• Rohrleitungsdurchmesser: DN 125
• Verfügbare Pumpenzellen (Beispiele): .17 iLS, .16 H LS, .16 H
• Zylindergrößen und Leistung (Kolben/Stange): siehe Konfigurationsvarianten oben
• Abstützsysteme: iSC full flexible support (EU); OSS support system (außerhalb EU)
• Steuerungssystem: Ergonic 3 (EU-Konfiguration)
