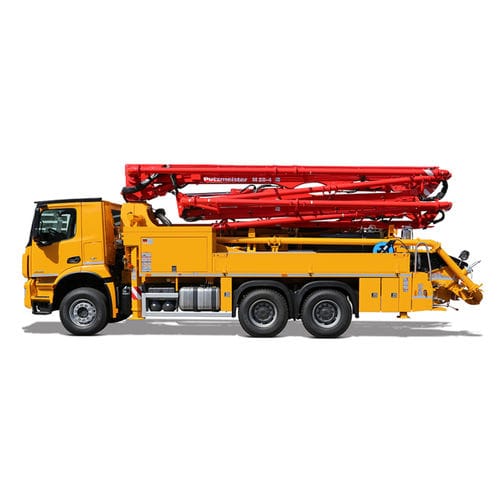

Mobile Autobetonpumpe BSF 28-4

für Außenbereichfür BaustelleKolben

Übersicht
Kompakte, auf dem LKW montierte Betonpumpe, die Mobilität, Wendigkeit und Flexibilität vereint. Die geringe Bauhöhe und der 4‑gliedrige Z‑Ausleger sind für eingeschränkte Aufstellverhältnisse wie Innenstädte, niedrige Hallen und Brückenbau ausgelegt. Das A‑Gelenk bietet jetzt einen Winkel von bis zu 100°, sodass der Ausleger zur leichteren Manövrierbarkeit in Gebäude hineingestreckt werden kann.

Hauptmerkmale

• Breites Anwendungsspektrum — von engen Baustellen bis zum Brückenbau
• Platzsparende, stufenlos einstellbare TRD‑Abstützung für kompakte Aufstellung
• Praktischer Stauraum für Werkzeuge und Zubehör
• Hohe Pumpleistungen je nach Variante — bewährte Performance
• Integrierte Sicherheitsfunktionen für Bediener und Servicepersonal
• Intuitive Bedienung für einfache Anwendung in niedrigen Hallen

Allgemeine Informationen

• Anzahl der Arme: 4
• Faltungsart: Z‑Faltung
• Reichhöhe: 27,7 m
• Reichweite brutto: 23,4 m
• Ausfalthöhe: 6,3 m
• Max. Endschlauchlänge: 3 m
• Förderleitung: DN 125

Konfiguration — variantenspezifische Daten
Concrete Pump Cell .15 iLS

• Materialzylinderdurchmesser – Hub: 250 / 2100 mm
• Durchsatz (Kolbenseite): 150 m³/h
• Förderdruck (Kolbenseite): 83 bar
• Hübe (Kolbenseite) pro Minute: 24

Concrete Pump Cell .16 H

• Materialzylinderdurchmesser – Hub: 230 / 2100 mm
• Durchsatz (Stangenseite): 160 m³/h
• Durchsatz (Kolbenseite): 108 m³/h (theoretisch max.)
• Förderdruck (Stangenseite): 85 bar
• Hübe (Stangenseite) pro Minute: 31

Concrete Pump Cell .11 H

• Materialzylinderdurchmesser – Hub: 230 / 1400 mm
• Durchsatz (Kolbenseite): 121 m³/h
• Förderdruck (Kolbenseite): 82 bar
• Hübe (Kolbenseite) pro Minute: 35

Technische Daten

• Modell: BSF 28-4
• Mast: 4‑gliedriger Z‑Ausleger mit A‑Gelenkwinkel bis 100° für erweiterte Manövrierfähigkeit
• Reichhöhe: 27,7 m
• Reichweite brutto: 23,4 m
• Ausfalthöhe: 6,3 m
• Max. Endschlauchlänge: 3 m
• Förderleitungsdurchmesser: DN 125
• Entwickelt für den Einsatz in engen Aufstellbereichen (Innenstädte, niedrige Hallen, Brücken)
