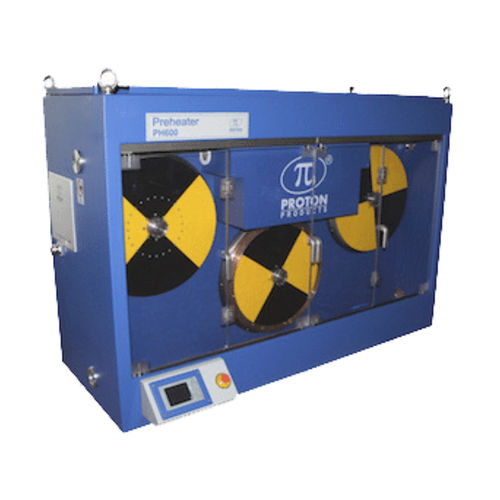

Vorwärmer PH600 Series

ProduktdetailsDie ProTHERMIC PH-Serie ist ein umfassendes Sortiment an Hochfrequenz-Induktionsvorwärmern, die mit der neuesten Hochfrequenz-Festkörpertechnologie ausgestattet sind. Das Vorwärmen von Drähten ist ein wichtiger Vorgang, um die Feuchtigkeit im Draht zu beseitigen, die Abisoliereigenschaften zu verbessern und Fehler durch Stiftlöcher und blanke Stellen zu vermeiden.MerkmaleFür das induktive Vorwärmen von massiven und litzenförmigen Kupfer-, kupferummantelten und Aluminiumdrähten bis zu 200°C (300°C bei Hochtemperaturmodellen (-HT)) vor dem Strangpressen der Isolierung.Verbessert die Haftung der Isolierung auf dem Draht und die Abisolierungseigenschaften, insbesondere bei hohen Liniengeschwindigkeiten.Höchste Leistungsübertragungsrate EEE 96% (Electrical Energy Efficiency) für minimale Verluste und maximale Nutzung der verfügbaren Leistung.Verwendet einen parabolischen Regelalgorithmus, um ein hohes Maß an Heizgenauigkeit für alle Liniengeschwindigkeiten und Drahtgrößen zu gewährleisten.Integrierte "spektrale Strahlung" InteliTHERM-Temperaturmessung (optional) für höhere Präzision der Drahttemperaturmessung und -regelung.wärmt Massivdrähte bis zu einem Durchmesser von 6 mm und Litzendrähte bis zu einem Durchmesser von 6,8 mm vor.ist in robusten Gehäusen untergebracht, um rauen Industrieumgebungen standzuhalten.wird über eine benutzerfreundliche, menübasierte LCD-Anzeigeeinheit gesteuert.Erhältlich mit Kommunikationsschnittstellen nach Industriestandard, die entweder standardmäßig oder als Option eingebaut sind.Erhältlich in verschiedenen Leistungsmodellen, die für alle Budgets und Leitungsgeschwindigkeiten geeignet sind.Erhältlich in Modellen mit 400 und 480 VAC 3-Phasen-Netzspannung.EinführungDas Proton InteliTHERM™ Spectral Radiation berührungslose Drahttemperaturmessgerät ist jetzt für den Einsatz mit neuen oder vorhandenen Vorwärmern erhältlich. Proton-Vorwärmer verfügen über einen hohen Grad an Genauigkeit während des Vorwärmens. Bei einigen Anwendungen, bei denen Temperaturstabilität und Präzision entscheidend sind, kann der Einsatz des InteliTHERM™ SRTG-Geräts die Temperaturstabilität weiter verbessern. Die InteliTHERM™ SRTG-Serie wird direkt an das Steuermodul des Vorwärmers angeschlossen und ermöglicht eine schnelle und präzise Temperaturrückmeldung und -steuerung. TechnologieDer Rand der Kurzschlussscheibe ist aus einer speziellen Kupferlegierung gefertigt, die eine hohe elektrische Leitfähigkeit und eine gute Verschleißfestigkeit aufweist.Die Isolierscheibe ist aus harzgebundenem Gewebe gefertigt, das eine gute Verschleißfestigkeit und eine niedrige Wärmeleitfähigkeit aufweist, um den Wärmeverlust zwischen Draht und Scheibe zu minimieren.Die Scheiben sind auf reibungsarmen, zweireihigen Kugellagern montiert, um die Widerstandskraft (Spannungserhöhung) auf den Draht zu minimieren, wenn er durch den Vorwärmer läuft. Der Vorwärmer wird von einem dreiphasigen Netzanschluss gespeist, der von einem speziell entwickelten Wechselrichter in eine Hochfrequenzversorgung umgewandelt wird, deren Leistung automatisch angepasst wird, um die erforderliche Leistung für die Aufrechterhaltung der "Preset Temperature" unabhängig von der Drahtgröße oder der Produktionsgeschwindigkeit zu liefern.Der Vorwärmer ist vollständig gegen Phasenverluste oder Unterbrechungen der Netzversorgung geschützt.SpezifikationenModellPH600-34-400Maximale Ausgangsleistung / kW343Phasenspannung / VAC (Effektivwert von Leitung zu Leitung)400SpezifikationMinimalTypischMaximalEinheitenRollenfußdurchmesser593mmMassivdrahtdurchmesser2,56mmLitzendrahtdurchmesser6.8mmLitzenquerschnitt36mm²Drahtvorwärmtemperatur200°CDauerdrahtspannung5231Stromversorgungsfrequenz4765HzDrahtleitungshöhe98010001020mmGewicht1300kgBetriebstemperatur545°CIngressschutz (nur Drahtein- und -austrittsbereiche und Rollenfach)IP53DrahtrichtungBidirektional (von links nach rechts und von(von links nach rechts und von rechts nach links)DrahtmaterialKupfer / kupferummantelt / Aluminium / SpezialStandardschnittstellen4x LogikeingängeFunktionMagnetische Türverriegelung (falls vorhanden)Not-AusStart VorheizenStop VorheizenMaximale Eingangsspannung+24V4x Isolierte RelaisausgängeFunktionStörungszustandHilfsrelaisNot-AusMaximale Kontaktbelastung50VDC / 30VAC / 0.5ATemperatureingang0 bis +10V Temperaturregelungseingang, vom Benutzer skalierbarKommunikationsschnittstellenRS-232**Ein optionales RS-232-zu-USB-Konverterkabel ist für den Anschluss an Computer mit USB-Anschluss erhältlich.OptionenDrahtschleifenstromausgang0 bis +10 V Ausgang proportional zu 0 bis 2000A(rms) DrahtschleifenstromKommunikationsschnittstellenPROFIBUSSolendoid-TürverriegelungVerriegelt die Zugangstür(en), bis die Bewegung der Riemenscheiben zum Stillstand gekommen ist.HöhensockelErhöht die nominale Linienhöhe auf 43″ (1092mm).DoppeltürenFür den Einsatz in engen Fabrikräumen, in denen die standardmäßige Einzeltür zu groß ist (gilt nicht für PH160, PH450 oder PH600)Technische Daten / Eigenschaften ZusammenfassungModell: PH600-34-400Maximale Ausgangsleistung: 34 kW3-Phasen-Stromversorgungsspannung: 400 VACRollenwurzeldurchmesser: 593 mmMassivdrahtdurchmesser: 2,5-6 mmLitzendurchmesser: bis zu 6,8 mmLitzendurchmesser: bis zu 36 mm²Drahtvorwärmtemperatur: bis zu 200°CDauerdrahtspannung: bis zu 5231 NPStromversorgungsfrequenz: 47-65 HzDrahtleitungshöhe: 980-1020 mmGewicht: bis zu 1300 kgBetriebstemperatur: 5-45°CSchutzart: IP53 (nur Seilein- und -austrittsbereiche und Rollenfach)Seilrichtung: BidirektionalDrahtmaterial: Kupfer / Kupfermantel / Aluminium / SpezialStandardschnittstellen: 4x Logikeingänge, 4x isolierte Relaisausgänge, RS-232Optionen: Drahtschleifenstromausgang, PROFIBUS, Türmagnetschloss, Sockelhöhe, Doppeltüren
