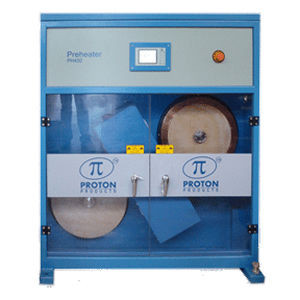

Vorwärmer PH450 Series

ProduktdetailsDie ProTHERMIC™ PH-Serie ist ein umfassendes Sortiment an Hochfrequenz-Induktionsvorwärmern, die mit der neuesten Hochfrequenz-Festkörpertechnologie ausgestattet sind. Das Vorwärmen von Drähten ist ein wesentlicher Vorgang, um die Feuchtigkeit im Draht zu beseitigen, die Abisoliereigenschaften zu verbessern und Fehler durch Stiftlöcher und blanke Stellen zu vermeiden. Für das induktive Vorwärmen von massiven und litzenförmigen Kupfer-, kupferummantelten und Aluminiumdrähten bis zu 200 °C (300 °C bei Hochtemperaturmodellen) vor dem Strangpressen der Isolierung.Verbessert die Haftung der Isolierung auf dem Draht und die Abisoliereigenschaften, insbesondere bei hohen Liniengeschwindigkeiten. 96% EEE (Electrical Energy Efficiency) für minimale Verluste und maximale Nutzung der verfügbaren Energie. verwendet einen parabolischen Regelalgorithmus, um ein hohes Maß an Heizgenauigkeit für alle Liniengeschwindigkeiten und Drahtgrößen zu gewährleisten.Integrierte "spektrale Strahlung" InteliTHERM-Temperaturmessung (optional) für höhere Präzision der Drahttemperaturmessung und -regelung.wärmt Massivdrähte bis zu einem Durchmesser von 4,5 mm und Litzendrähte bis zu einem Durchmesser von 5,64 mm vor.ist in robusten Gehäusen untergebracht, um rauen Industrieumgebungen standzuhalten.wird über eine benutzerfreundliche, menübasierte LCD-Anzeigeeinheit gesteuert.Erhältlich mit Kommunikationsschnittstellen nach Industriestandard, die entweder standardmäßig oder als Option eingebaut sind.Erhältlich in verschiedenen Leistungsmodellen, die für alle Budgets und Liniengeschwindigkeiten geeignet sind.Erhältlich in 400 und 480 VAC 3-Phasen-Netzspannungsmodellen.EinführungDas Proton InteliTHERM™ Spectral Radiation Temperaturmessgerät ohne Kontaktdraht ist jetzt für den Einsatz mit neuen oder bestehenden Vorwärmern erhältlich. Proton Vorwärmer haben einen hohen Grad an Genauigkeit während des Vorwärmens, aber für einige Anwendungen, bei denen Temperaturstabilität und Präzision kritisch sind, kann die Verwendung des InteliTHERM™ SRTG-Geräts die Temperaturstabilität weiter verbessern. Die InteliTHERM™ SRTG-Serie wird direkt an das Steuermodul des Vorwärmers angeschlossen und ermöglicht eine schnelle und präzise Temperaturrückmeldung und -steuerung. Dadurch wird der Betrieb des Vorwärmers so einfach wie das Einstellen der Temperatur und das Drücken der Starttaste.TechnologieDer Rand der Kurzschlussscheibe wird aus einer speziellen Kupferlegierung hergestellt, die eine hohe elektrische Leitfähigkeit und gute Verschleißfestigkeit aufweist. Die Isolierscheibe wird aus harzgebundenem Gewebe hergestellt, das eine gute Verschleißfestigkeit und eine geringe Wärmeleitfähigkeit aufweist, um den Wärmeverlust zwischen Draht und Scheibe zu minimieren. Die Rollen sind auf zweireihigen Kugellagern mit geringer Reibung gelagert, um die Widerstandskraft (Spannungserhöhung) auf den Draht zu minimieren, wenn er durch den Vorwärmer läuft. Beide Riemenscheiben sind präzisionsgefertigt, um sicherzustellen, dass eine gleichmäßige Spannung auf den Draht ausgeübt wird, wodurch SRL-Probleme bei Daten- und Telekommunikationskabelanwendungen reduziert werden. Der Vorwärmer wird von einem dreiphasigen Netzanschluss gespeist, der von einem speziell entwickelten Wechselrichter in eine Hochfrequenzversorgung umgewandelt wird, deren Leistung automatisch angepasst wird, um die erforderliche Leistung zur Aufrechterhaltung der "Preset Temperature" unabhängig von der Drahtgröße oder Produktionsgeschwindigkeit zu liefern. Der Vorwärmer ist vollständig gegen Phasenverluste oder Spannungseinbrüche im Stromnetz geschützt.Technische DatenModellPH450-20-400PH450-20-480PH450-25-400Maximale Ausgangsleistung / kW2020253-Phasen-Stromversorgungsspannung / VAC (Effektivwert von Leitung zu Leitung)400480400SpezifikationMinimalTypischMaximalEinheitenRollenfußdurchmesser450mmMassivdrahtdurchmesser14,5mmLitzendrahtdurchmesser5.64mmLitzenquerschnitt25mm2Drahtvorwärmtemperatur200°CKontinuierliche Drahtspannung2005NDrahtspannungserhöhung (bei einer Liniengeschwindigkeit von 1500m/min)1Netzfrequenz4765HzDrahtlinienhöhe98010001020mmGewicht500kgBetriebstemperatur545°CIngressschutz (nur Drahtein- und -austrittsbereiche und Rollenfach)IP53DrahtrichtungLinks-links-nach-Rechts oder Rechts-nach-Links (siehe Diagramm unten)DrahtmaterialKupfer / Kupfermantel / Aluminium / SpezialStandardschnittstellen*Ein optionales RS-232-zu-USB-Konverterkabel ist für den Anschluss an Computer mit USB-Anschluss erhältlich.Optionen(muss für die Installation zum Zeitpunkt der Herstellung angegeben werden; kann nicht nachgerüstet werden)Drahtschleifenstromausgang0 bis +10 V Ausgang proportional zu 0 bis 2000A(rms) DrahtschleifenstromKommunikationsschnittstellenPROFIBUSSolendoid-TürverriegelungVerriegelt die Zugangstür(en), bis die Bewegung der Riemenscheiben zum Stillstand gekommen ist.HöhensockelErhöht die nominale Leitungshöhe auf 43″ (1092mm).DoppeltürenFür den Einsatz in beengten Fabrikräumen, in denen die standardmäßige Einzeltür zu groß ist (gilt nicht für PH160, PH450 oder PH600)Merkmale / Technische DatenModell: PH450 SerieMaximale Ausgangsleistung: 20-25 kW3-Phasen-Stromversorgungsspannung: 400/480 VACRollenwurzeldurchmesser: 450 mmMassivdrahtdurchmesser: 1-4,5 mmLitzendrahtdurchmesser: bis zu 5,64 mmLitzendrahtquerschnittsfläche: bis zu 25 mm²Drahtvorwärmtemperatur: bis zu 200°CDraht-Dauerspannung: bis zu 2005 NWDrahtspannungsanstieg (bei 1500m/min): 1 NPNetzfrequenz: 47-65 HzDrahtleitungshöhe: 980-1020 mmGewicht: bis zu 500 kgBetriebstemperatur: 5-45°CIngress-Schutz: IP53 (nur im Bereich des Drahteintritts und -austritts und im Rollenfach)Drahtrichtung: Links-nach-Rechts oder Rechts-nach-LinksDrahtmaterial: Kupfer / kupferummantelt / Aluminium / Spezial
