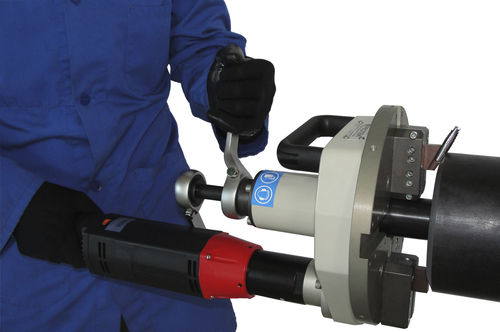

Anfasmaschine für Rohrleitung US40

pneumatischfür Oberflächenbehandlungmit J-Kante

DIE STANDARDWERKZEUGHALTER KANN MEHRERE WERKZEUGE AUFNEHMEN, WAS BIS ZU VIER SIMULTANE ARBEITSVORGÄNGE ERMÖGLICHT. Solche Bearbeitungen umfassen: •Anfasen 30°, 37°30, 45° •Plandrehen •Innenbearbeiten •Anfasen mit Steg •Anfasen des Außendurchmessers •Beseitigung von Schweißverbindungen an Rohrböden •Rohrverlängerung an Rohrböden Die US40 ist auch für die Bearbeitung von Kesselrohren optimal geeignet sowie für das Herausfräsen von Schweißnähten an Wärmetauschern. Mit einer zusätzlichen Spannvorrichtung können auch Rohrbögen bearbeitet werden. Arbeitsbereich: •43 mm ID – 219 mm AD •1,5“ –8“ OD Spannbereich: •43 mm ID – 219 mm ID •1,5“ –8“ ID Schweißnahtformen: Anfasen, 30°, 37°30 und 45° Fase, Fasen mit Steg, Beseitigung von Schweißverbindungen an Rohrböden sowie Rohrverlängerung an Rohrböden, andere auf Anfrage Spannen: •manuell mit Schlüssel Expansion: •16 mm / 0,6“ Vorschubhub: •50 mm - 1,9“ mit Schlüssel Drehzahl: •25 upm unbelastet •16 upm nominal Maschine ausgestattet mit: •1 Werkzeughalterplatte •2 Werkzeughalter •Spannbackensätze für den oben genannten Durchmesserbereich •1 Messer 90°, 1 Messer 30° •Schlüssel, Schrauben •Bedienungsanleitung
