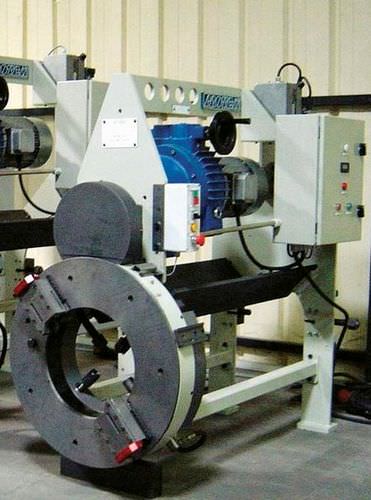

PROTEM TNO ORBITAL HIGH SPEED CUTTING MACHINE
Die Anfasmaschinen der TNO-Serie wurden speziell entwickelt, um die Anforderungen der Schweißnahtvorbereitung auf Baustellen oder in der Werkstatt zu meistern.
Diese Maschinen trennen und fasen dickwandige Rohre schneller als jede andere Ma-schine.
Da die langwierigen Prozesse wie Schneidbrennen, Schleifen, die schwierige Handhabung und das Einrichten der Rohre auf der Drehbank entfallen, kommt es zu einer großen Ein-sparung der Arbeitsstunden.
Die Maschinen sind transportabel, robust, schnell und akkurat.
Technische Daten/ TNO 4“-12“ TNO 12“-24“ TNO 24“-36“
Länge der Maschine 1700 mm 1700 mm 1700 mm
Höhe 1964 mm 2118 mm 2515 mm
Breite 1000 mm 1210 mm 1510 mm
Gewicht ca.. > 1100 kg > 1200 kg > 1600 kg
Stromversorgung 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz
TNO 12“-24“ Minimum Maximum
Drehzahl der Werkzeughalterplatte für Durchmesser 323,9 mm / 4,2 m/min 12,8 m/min
Drehzahl der Werkzeughalterplatte für Durchmesser 610 mm / 7,9 m/min 24,2 m/min
Drehzahl in Upm 4,2 21,5
Drehzahl des Werkzeugschlitten (mm / U) 0,08 0,16
Arbeitsdruck der Spannzylinder 100 bar 200 bar
Rohraußendurchmesser 323,9 mm 610 mm
