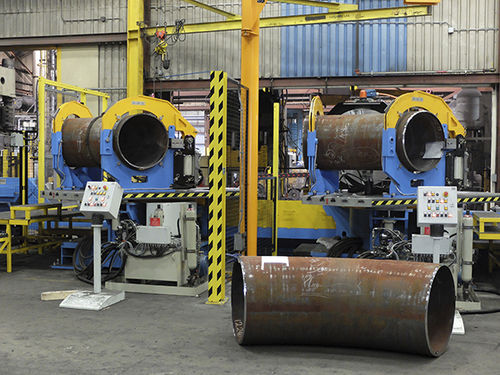

Stationäre Anfasmaschine BB

für RohrbögenHochgeschwindigkeit

Funktion Anfasen von Rohrbögen im Anschluß an die Fertigung. Beschreibung Es ist die vollständige Version der BB Maschinen, den Hochgeschwindigkeits-Anfasbänken. Angepasst für Rohrbögen in Großserienfertigung. Diese Maschine ist durch die Motorisierung aller mechanischen Elemente ausserordentlich bedienerfreundlich. Der Bearbeitungskopf verfährt automatisch zwischen den beiden Drehtischen. Dies reduziert Leerlaufzeiten beim Einlegen und Entnehmen der Rohrbögen. Der automatisierte Vorschub ermöglicht eine konstante Spanabnahme. Dieser Prozess garantiert eine hohe Bearbeitungsqualität und verlängert die Standzeit der Werkzeuge. Diese Maschine ist mit einer Steuerkonsole ausgestattet. Alle Bewegungsabläufe werden entweder durch Tasten gesteuert, oder die verschiedenen Parameter werden am Berührungsbildschirm eingestellt. Machines de chanfreinage de coudes (2)Technische Merkmale Rohrbögen aus C-Stahl, Typ XC45, mit Durchmessern von 16’’ (406,4 mm) bis 42’’ (1066,8 mm) mit einer Wandstärke bis zu 2” (50,8 mm). 4 Werkzeughalterschlitten mit Profilverfolgung sind auf der Werkzeughalterplatte montiert. Die am Innendurchmesser positionierten Rollen führen die Werkzeuge entsprechend der Ovalität der Rohrbögen. Bearbeiten der Fase (30°,37.5° oder Fasen mit zusammengesetzten Winkeln), der Planfläche und der Innenbearbeitung in simultaner Operation. Hydrauliksystem zum Spannen der Rohrbögen (reduzierte Zeiten beim Einlegen und Entnehmen).
