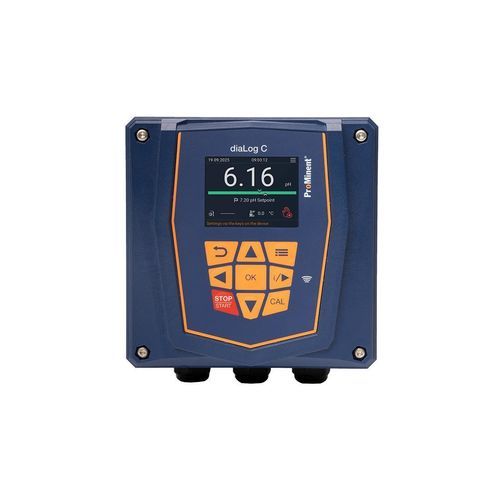

PID-Regler / Transmitter DULCOMETER diaLog C

universellSerieModbus

Übersicht
Der DULCOMETER diaLog C ist ein einkanaliger bidirektionaler PID-Regler oder Sender für die Messung und Regelung in industriellen Wasser- und Prozessanwendungen. Er regelt eine Messgröße in beide Richtungen auf einen Sollwert und kann als Sender oder als einkanaliger Zwei‑Seiten‑Regler betrieben werden. Das Gerät bietet Temperaturkompensation, digitale Eingänge für Störgrößen und Kommunikationsoptionen zur Systemintegration.

Ihre Vorteile

• Bidirektionale Regelung einer Messgröße zum Anheben oder Absenken bis zum Sollwert
• Gleichzeitige Steuerung von zwei Dosierpumpen über zwei Impulsausgänge für erhöhte Dosierflexibilität
• Dynamische Störgrößenverarbeitung (additiv oder multiplikativ) über einen digitalen Eingang für stabile Prozesse
• Vielseitiges Ausgangsrelais für Alarm, Grenzwertumschaltung oder direkte Steuerung von motorbetriebenen Pumpen und Magnetventilen
• Intuitive Bedienung mit Tastenfeld, mehrfarbigem Display und mehrsprachiger Menüführung
• Konfiguration, Datentransfer und Fernwartung über Modbus RTU und weitere Kommunikationsoptionen

Anwendungsbereiche

• Messung von Trübungsparametern in Verbindung mit DULCOEYE LT Niedertrübungs‑Sensoren
• Messung und Regelung von Wasserparametern in Industrie‑ und Prozesswasseranlagen
• Überwachung einzelner Trinkwasser‑Parameter
• Messung und Regelung hygienerelevanter Parameter
• Universelle Einzelmessung und Regelung gängiger ProMinent Messgrößen

Technische Merkmale

• Betriebsarten: Sender oder einkanaliger Zwei‑Seiten‑PID‑Regler
• 2 Impulsausgänge zur Steuerung von zwei Pumpen
• 1 analoger Ausgang 0/4–20 mA
• 2 digitale Eingänge; optionale Messeingänge: mV/Temperatur, seriell, mA
• 1 konfigurierbares Ausgangsrelais (Alarm / Grenzwert / Steuerung)
• Wand‑, Mast (IP66/IP67) oder Schaltschrankeinbau (IP54, 1/4 DIN)

Technische Daten
Eingänge und Ausgänge:
Sensor‑Eingang max. 2 W; 2 × Kontakt‑Eingang 12 V / 50 A, galvanisch getrennt
Ausgänge: Leistungsschalter 24 V DC … 230 V AC, galvanisch getrennt; Stromausgang 4 … 20 mA, galvanisch getrennt; 2 × Optomos‑Ausgang max. 60 V, 2 A, 0,25 W, galvanisch getrennt; digitale Ausgabe für Sensor‑Bypass BAMa 5 V / 25 mA (nicht galvanisch getrennt); 1 × kV ESD (HBM).

Umgebungs‑ und elektrische Daten:
Lagerungstemperatur: -20 … 70 °C
Betriebstemperatur: -10 … 60 °C
Relative Luftfeuchte: max. 90 %
Schutzart: Wand/Mast IP66 / IP67; Schaltschrank IP54, 1/4 DIN
Überspannungskategorie: II
Max. Schallpegel: 27 dB(A)
Elektrischer Anschluss: 100 – 240 V, 50/60 Hz
Leistungsaufnahme: 14 W
Kommunikationsschnittstelle: Modbus RTU
