Abwasserpumpwerk

Übersicht
Der TOP-Einsatz ist eine Bodeneinlage für Abwasser-Hebeanlagen, entwickelt zur Minimierung von Sediment- und Schaumbildung und zur Verringerung des Wartungsaufwands. Geeignet für industrielles Abwasser, häusliches Abwasser, Regenwasser und Drainage. Pumpen- und Behälterkomponenten werden auf Betriebssicherheit und geringe Wartung ausgelegt.

Problem
Abwasser ist ein heterogenes Medium, das oft schwere Feststoffe sowie mineralische oder organische Verunreinigungen enthält. In herkömmlichen Becken setzen sich Sedimente am Boden ab, was Verstopfungen, verringerte Pumpenleistung und anaerobe Zersetzungsprozesse mit Geruchsproblemen verursacht.

TOP Hebeanlage
Der TOP-Einsatz bietet eine wirtschaftliche Lösung zur Senkung der Betriebskosten. Seine patentierte Boden-Geometrie lenkt den Zulauf zur Pumpe und minimiert Sedimentablagerungen. Fehlkonstruktionen von Becken erhöhen Reinigungsaufwand und Entsorgungskosten.

Anwendung
TOP-Bodeneinsätze reduzieren die Ansammlung von Feststoffen und Schlamm nach zwei Prinzipien:

• verminderte Bodenfläche, die Sedimenten ausgesetzt ist, sodass Feststoffe unter der Pumpe sammeln und angesaugt werden können
• patentierte Geometrie, die am Boden turbulente Strömungen erzeugt und Sedimente in die Strömung hebt, damit sie abgepumpt werden

Montage

• Neubau einer Hebeanlage mit TOP-Einsatz
• Nachrüstung bestehender Anlagen durch Aufkleben des Einsatzes auf den Tankboden

Vorteile

• integriertes Design ermöglicht weitgehend selbsterreinigenden Betrieb
• minimiert Sedimentansammlungen und reduziert manuelle Reinigungen
• bewährte Leistung in zahlreichen Anwendungen
• einfache Integration in bestehende Pumpanlagen
• leichte Installation

Hydrodynamisches Spülventil

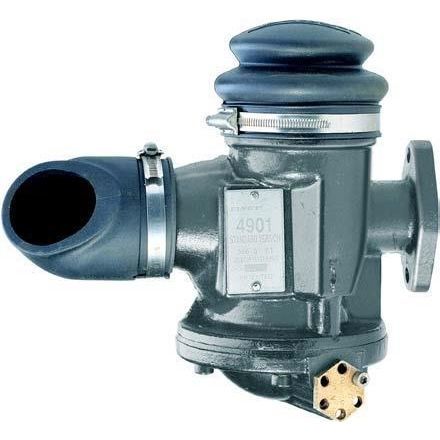

Das hydrodynamische Spülventil sorgt für automatische Reinigung: Beim Start der Pumpe öffnet das Ventil für rund 20 Sekunden und erzeugt einen starken Strahl, der Sedimente zur Pumpenansaugung spült. Der Spülzyklus ist mit den Pumpstarts synchronisiert.

APF - System zur Schaum-/Belagentfernung (APF Driver)
Der APF Driver arbeitet parallel zur Hauptsteuerung zur Entfernung von Schaum und Belägen. Er verlängert periodisch den Pumpenbetrieb bis zur Lufteintragung und Abschaltung, wodurch Schaum, Schwimmstoffe und Fette in der Endphase angesaugt werden. Die Aktivierungsfrequenz ist einstellbar (typisch ~10-mal/Tag).

Hinweis
Weitere technische Unterlagen stehen als PDF auf der Produktseite zur Verfügung.

Technische Daten

• Produktart: TOP-Einsatz (patentierte Boden-Geometrie)
• Zweck: Reduzierung von Sediment- und Schaumbildung; Ermöglichung selbsterreinigender Hebeanlagen
• Anwendungen: industrielles Abwasser, häusliches Abwasser, Regenwasser, Drainage
• Montage: Neubau oder Nachrüstung (Aufkleben am vorhandenen Tankboden)
• Hauptmerkmale: patentierte Geometrie für turbulentes Bodenströmungsverhalten, reduzierte exponierte Bodenfläche, hydrodynamisches Spülventil, APF-System zur Schaumentfernung
• Betrieblicher Vorteil: automatisches Spülen integriert in den Pumpzyklus; reduzierte manuelle Reinigung und Wartungskosten
• Bewährter Einsatz: in Hunderten von Anwendungen getestet (siehe Produktdokumentation)
