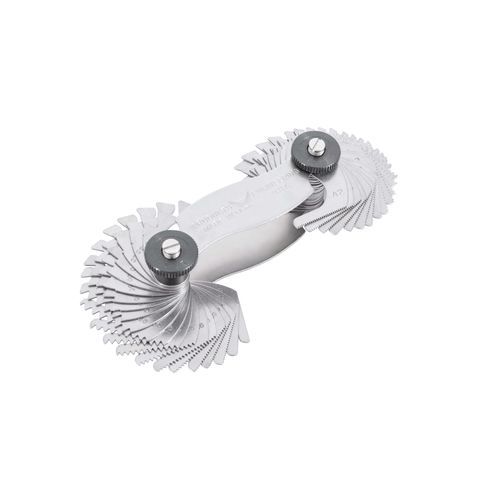

Gewindeschablone 5629

Übersicht
MADE IN USA

Enthaltene Klingen
5629:
Gruppe 1: 4, 6, 8, 10, 11, 11-1/2, 12, 13, 16, 20, 28, 32, 40, 56 Zoll
Gruppe 2: 0,50, 0,75, 1,00, 1,23, 1,50, 1,75, 2,00, 2,50, 3,00, 3,50, 4,00, 4,50, 5,00, 6,00 mm

5651EM:
Gruppe 1: 4, 4-1/2, 5, 5-1/2, 6, 7, 8, 9, 10, 11, 11-1/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 Zoll
Gruppe 2: 0,40, 0,50, 0,70, 0,75, 0,80, 0,90, 1,00, 1,25, 1,50, 1,75, 2,00, 2,50, 3,00, 3,50, 4,00, 4,50, 5,00, 5,50, 6,00, 6,50, 7,00 mm

Eigenschaften

• Schmal ausgeführte Klingen erlauben Prüfung von Innen- und Außengewinden
• Verriegelungsmechanismus an jedem Ende sichert alle Klingen zur Lagerung oder positioniert eine einzelne Klinge zur Anwendung
• Der korrekte Steigungswert wird durch Anpassen der Klingenverzahnung an das Gewinde ermittelt
• Jede Klinge ist deutlich mit der entsprechenden Gewindegröße gekennzeichnet
• Sätze sind in einer großen Auswahl an Größen und Klingenkombinationen erhältlich
• Klingen geschützt in robustem Stahlgehäuse
• Beliebige Kombinationen von Klingen auf Sonderbestellung erhältlich

Technische Daten

• Produktfamilie: Gewindesteigungslehren (Zoll / metrisch)
• Hergestellt in: USA
• Verfügbare Artikelnummern / Varianten: 5629 (28 Klingen / 2 Gruppen), 5651EM (51 Klingen / 2 Gruppen)
• Abgedeckte Maßeinheiten: Zoll und Millimeter
• Klingen-Schutz: Robustes Stahlgehäuse
• Verriegelung: Verriegelungsmechanismus an jedem Ende zur Sicherung der Klingen
• Anwendung: Zum Messen/Identifizieren des Gewindegangs von Schrauben/Bolzen (innen und außen)
• Verpackung: Satz mit mehreren Klingen, organisiert in Gruppen
