Hochpräzisions-Tiefenlehre 7004 series

Beschreibung
Der kombinierte Tiefen- und Winkelmesssatz ist ein präzises Anreiß- und Prüfwerkzeug für Mitarbeiter in der Werkstatt, Prüfer und Ingenieure. Er ermöglicht Tiefenmessungen in engen Bereichen und Winkelüberprüfungen für Senkungen, Fasen und Werkzeugschliffe mittels eines kompakten, gehärteten Kopfes und einer steifen Lehre.

Hauptmerkmale

• Präzise Winkelprüfung: Kopf mit gut sichtbaren, eingravierten Winkelmarkierungen für 30°, 45° und 60°; einstell- und verriegelbar zum Prüfen von Fasen, Senkungen oder Werkzeugschliffen.
• Vielseitige Tiefenmessung: 6" gehärtete und angelassene Stahllehre mit tief eingravierten, gut ablesbaren Teilstrichen; Breite 7/32" sorgt für Steifigkeit in Nuten bei gleichzeitiger Zugänglichkeit in engen Bereichen.
• Fähigkeit für enge Bohrungen: 3/32" nicht graduierte Stange aus Stahl für Bohrungen und Ausnehmungen, die für eine Standardlehre zu eng sind; ermöglicht Übertragung der Messung auf Mikrometer oder Messschieber.
• Freiraumausschnitt-Design: Mittige Aussparung ermöglicht das planaufliegende Anlegen der Lehre an die Referenzfläche für genauere Messungen und freie Sicht auf die Skala.
• Industrielle Haltbarkeit: Kopf und Lehre aus gehärtetem und angelassenem Stahl zur Verschleißresistenz in Werkstattumgebungen.

Varianten / Optionen

• Längen: 6" Lehre / 6"/150 mm Lehre / 150 mm Lehre.
• Teilungen: 32nds auf einer Seite / 64ths auf der Rückseite; 32nds auf einer Seite / 0,5 mm auf der Rückseite; mm auf einer Seite / 0,5 mm auf der Rückseite.

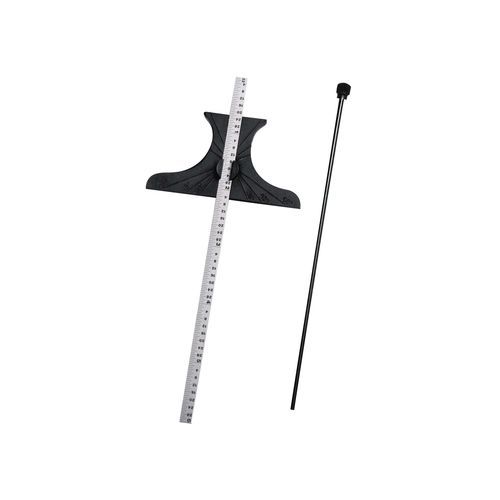

Lieferumfang

• Messkopf mit Winkelmarkierungen (30°, 45°, 60°)
• 6" gehärtete und angelassene Stahllehre, tief eingravierte Markierungen (Lehrebbreite: 7/32")
• 3/32" nicht graduierte Stange aus Stahl für enge Bohrungen

Technische Daten

• Brand: PEC Tools
• Part number: 7004-006
• Material: gehärteter und angelassener Stahl (Kopf und Lehre)
• Lehrenbreite: 7/32"
• Stangendurchmesser: 3/32"
• Winkelmarkierungen: graviert 30°, 45°, 60°
• Lehrenlängen Optionen: 6" (Zoll), 6"/150 mm, 150 mm
• Verfügbare Teilungen: 32nds eine Seite / 64ths auf der Rückseite; 32nds eine Seite / 0,5 mm auf der Rückseite; mm eine Seite / 0,5 mm auf der Rückseite
• Typische Anwendungen: Messen der Tiefe von Sacklöchern, Überprüfen von Senkungswinkeln, Inspektion von Fasen und Kanten, Kontrolle von Werkzeugschliffen, Anreiß- und Prüfaufgaben
