Magnetisch-induktiver Durchflussmesser

Magnetfür FlüssigkeitenFlansch

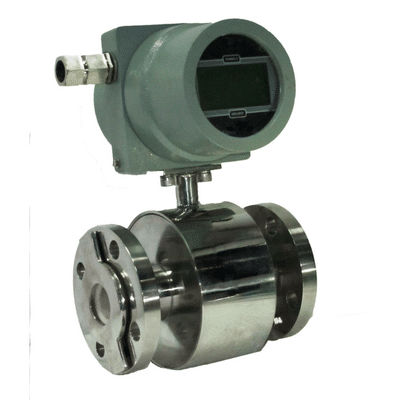

Konstruktion eines elektromagnetischen Durchflussmessers Das elektronische Teil besteht aus einem Durchflussanzeiger vom Kopftyp, der einen Mikroprozessor-Steuerungschip enthält, der auf der elektronischen Schaltung montiert ist. Es hat die LCD-Anzeige, die den aktuellen Durchfluss und den gesamten kommutativen Durchfluss anzeigt. Hat auch eine Übertragungsfunktion von 4-20 mA Ausgang & RS 485 Kommunikation mit High & Low Flow Alarm. Zum Betrieb ist eine externe Stromversorgung von 24 VDC oder 230 VAC erforderlich. Der mechanische Teil besteht aus Strömungsrohr, Auskleidung wie PTFE oder Neopren, Elektrode, Magnetspule, Flanschverbindung. Das Material des Durchflussrohres ist ein nicht benetzter Teil und sollte aus dem nichtmagnetischen Material wie SS 304 oder SS 316 bestehen. Die Auswahl des Auskleidungsmaterials muss in Abhängigkeit von der Temperatur, den korrosiven Eigenschaften und der Kompatibilität der gemessenen Flüssigkeit erfolgen. Neopren kann allgemeiner schwacher Säure, alkalischer Korrosion und Temperaturbeständigkeit bis 80˚C widerstehen, hat aber eine Verschleißfestigkeit. Da PTFE (Teflon) eine geringe Verschleißfestigkeit aufweist und eine gute Verträglichkeit mit fast allen starken Säuren, Chemikalien, Laugen, ETP-Wasser, Abfallschlämmen aufweist. Und hält Temperaturen bis zu 180˚C stand. Die Auswahl des Elektrodenmaterials muss der Korrosivität der gemessenen Flüssigkeit entsprechen Stille Funktionen Summe / kumulierte Summe / Durchflussmenge Automatische Überprüfung der leeren und vollen Rohrleitung Ultraschnelle Reaktionszeit 4-20mA und Impulsausgang hoch- und Tiefalarm (2-Relais-Ausgang) Modbus (RS485) Kann mit Schlämmen und schweren Partikeln umgehen Gute Genauigkeit (0,5 bis 1%) Kann gut auf schnell wechselnde Abläufe reagieren
