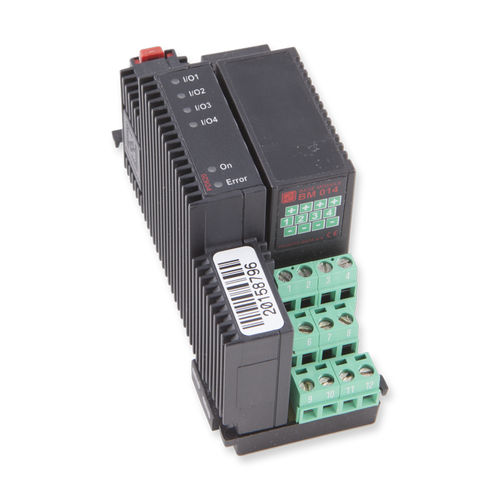

Digitales E/A-Modul PD620

StromSpannungkonfigurierbar

- Individuell konfigurierbare digitale E/As für nominale 24-Volt-Signale und 1-Ampere- (2-Ampere-) Lasten, eingebaute Eingangs- und Ausgangsfunktionen, - Individuell konfigurierbare digitale E/As für nominale 24-Volt-Signale und 1-Ampere- (2-Ampere-) Lasten. - Eingebaute Eingangs- und Ausgangsfunktionen. - Autonome Zählung bis 200 Hz - Laststrommessung - Messung und Skalierung der Eingangsspannung - Überlast-/Unterlastschutz und Alarmierung. - Erweiterte interne Selbstprüfung. - Großer Stromversorgungsbereich. - Großer Temperaturbereich. Der PD 620 verfügt über vier unabhängige digitale Kanäle, die als Eingang oder Ausgang konfiguriert werden können. Jeder Kanal ist außerdem in der Lage, einen skalierten Spannungseingang zu messen, und kann daher als analoges Eingangsgerät verwendet werden. Es kann mit dem BM 014 für direkte E/A-Anschlüsse oder dem BM 008 Basismodul verwendet werden, wo vier Ausgangskanäle mit den vier eingebauten Relais verwendet werden können. Leistungsspezifikationen Spannungsversorgung DC: nom. 24.0 V, min. 18,0 V, max. 32.0 V Restwelligkeit: max. 5% Leistungsaufnahme @ 24VDC Alle Ausgänge/Eingänge = ON: max. 45 mA Alle Ausgänge/Eingänge = AUS: max. 30 mA Strombedarf beim Einschalten: max. 60 mA Digitaler Eingang Eingangsspannung bei ON: 9 V Eingangshysterese: min. 0,3 V Eingangsstrom bei ON: max. 3.4 mA Eingangsfrequenz: max. 200 Hz Digitaler Ausgang Anlaufstrom (Dauer max. 2 Sek.): max. 2 A *) Laststrom bei EIN (nur Senke): max. 1 A
