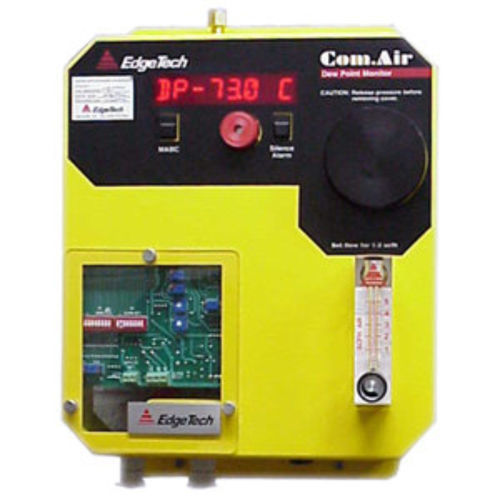

Optischer Taupunkttransmitter COM.AIR

RS-2324-20 mA24 VDC

Beschreibung Ein COM.AIR Industrietaupunktmesssystem ermöglicht auch in rauen Umgebungen eine exakte Messung des Tau- oder Frostpunktes. Der weiterentwickelte Taupunktspiegelsensor und die moderne Steuerelektronik liefern eine genaue und stabile Messung der Taupunkttemperatur über längere Zeiträume. Reinigungsintervalle verkürzen sich selbst bei staubbelastetem Messgas. Die Spiegelreinigung ist ohne Drift und Nachkalibrierung sowie mit minimalem Aufwand möglich.

Sensor Der COM.AIR verfügt über einen verschleißfreien, wartungsarmen und zuverlässigen Taupunktspiegel, der in den meisten rauen Umgebungen eingesetzt werden kann. Der Wartungsaufwand beschränkt sich auf das Reinigen des Spiegels und den Filterwechsel.

Luft- oder Wasserkühlung Modelle der COM.AIR-Serie können mit verschiedenen Kühloptionen für den Sensor betrieben werden. Für die Erfassung tieferer Taupunkte wird Wasserkühlung empfohlen. Ist am Einsatzort kein Kühlwasser verfügbar, kann Luftkühlung verwendet werden.

Verfahren und Leistung (Übersicht)

• Parameter: Taupunkt °C / Frostpunkt °C
• Verfahren: Taupunktspiegel
• Messbereich: -90°C – +50°C TP
• Messunsicherheit: ±0,3°C TP
• Auflösung: 0,1°C
• Ansprechzeit T90: 1°C / sec
• Durchflussrate: 0,25 – 2,5 l/min
• Druck: bis 10 bar
• Ausgang: 4 – 20 mA und RS232 Alarm
• Versorgungsspannung: 220 V / 24 V
• Display: LED
• Schutzart: IP 65
• Anschluss: 6 mm
• Gewicht: 3 kg

Standardmerkmale

• Messung von Tau- und Frostpunkt
• Hohe Genauigkeit
• Großer Messbereich
• Verschleißfreier Sensor
• Geprüfte Spiegeltechnologie
• Einfache Bedienung und Inbetriebnahme
• Keine Nachkalibrierung notwendig
• Möglichkeit zur Spiegelsteuerung
• Flexibel und vielseitig
• Eingebaute Diagnose und Selbstüberwachung

Anwendungsgebiete

• Wärmebehandlung
• Glühprozesse
• Prozesskontrolle
• Trocknerüberwachung
• Druckluftüberwachung
• Überwachung von Gasgeneratoren
• Zu- und Abluftregelung

Produktdaten / Technische Spezifikationen

• Parameter: Taupunkt °C / Frostpunkt °C
• Verfahren: Taupunktspiegel
• Messbereich: -90°C – +50°C TP
• Messunsicherheit: ±0,3°C TP
• Auflösung: 0,1°C
• Ansprechzeit T90: 1°C / sec
• Durchflussrate: 0,25 – 2,5 l/min
• Druck: 10 bar
• Ausgang: 4 – 20 mA; RS232 Alarm
• Versorgungsspannung: 220 V / 24 V
• Display: LED
• Schutzart: IP 65
• Anschluss: 6 mm
• Gewicht: 3 kg
• Kalibrierung: Feuchtegenerator
