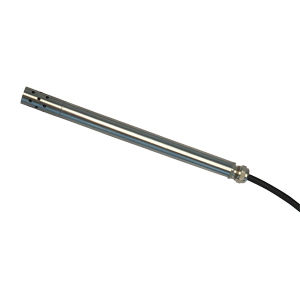

Kapazitiver Taupunkttransmitter HCA100 series

G 1/22-Leiter4-20 mA

Kurzbeschreibung
Zuverlässige Edelstahlsonde zur Messung von Taupunkt (HCA100D) und relativer Feuchte (HCA100R) mit 4–20 mA Schleifenausgang und Schutzart IP65, geeignet für Druckluftüberwachung und HVAC-Anwendungen.

HCA100D

• Taupunktbereich: -50 °C bis +95 °C
• Optionaler ½" Kompressionsanschluss
• Kalibrierpunkte: -40 °C, +10 °C
• Druckfestigkeit: bis 200 PSI (≈10 bar)
• Betriebstemperatur: bis 105 °C
• Material: Edelstahl 304
• Sinterdeckel aus Edelstahl — abnehmbar und waschbar
• Messsondenabmessungen: Länge 6.5 in (16.51 cm), Außendurchmesser 0.5 in (1.27 cm)
• Ausgang: 4–20 mA, 2-Leiter, Schleifenversorgt
• Skalierter Bereich: -50 °C bis +50 °C (andere Bereiche verfügbar)
• Auflösung: 0.05 °C
• Genauigkeit: ±1.0 °C (-40 °C bis -20 °C); ±3.0 °C unter -20 °C
• Kabellänge standard: 6 ft (kundenspezifische Längen verfügbar)
• NIST-Kalibrierung verfügbar

HCA100R

• Für HVAC-Feuchtemessung konzipiert
• Relative Feuchte: 0–100% (ohne Kondensation/kein Dampf)
• Betriebstemperatur: bis 105 °C
• Material: Edelstahl 304
• Filtertop aus gesintertem Edelstahl — abnehmbar und waschbar
• Messsondenabmessungen: Länge 6.5 in (16.51 cm), Außendurchmesser 0.5 in (1.27 cm)
• Ausgang: 4–20 mA, 2-Leiter (nur Sonde)
• Skalierter Bereich: 0–100% RH
• Genauigkeit: ±1% RH
• Kabellänge standard: 6 ft (kundenspezifische Längen verfügbar)
• NIST-Kalibrierung verfügbar

Produktübersicht (Tabellenwerte)
Parameter: Taupunkt °C / Feuchte %
Verfahren: Kapazitiv
Messbereich: -50 °C – +90 °C TP; 0 – 100% rH
ATEX: Nein
SIL: Nein
Messunsicherheit: ±1% FSD
Auflösung: analog entsprechend Messbereich
Durchflussrate: 2–5 l/min
Druck: bis 10 bar
Kalibrierung: Taupunktspiegel / NIST
Ansprechzeit T90: nicht angegeben
Messgastemperatur: bis 100 °C
Ausgang: 4–20 mA, 2-Leiter
Versorgungsspannung: 12–28 V DC
Display: keines
Schutzart: IP65
Anschluss: ½"
Abmessungen: Sonde 6 in (≈16,5 cm)
Gewicht: ≈0,3 kg

Technische Spezifikationen

• Modelle: HCA100D (Taupunkt) und HCA100R (relative Feuchte)
• Messparameter: Taupunkt (°C) und relative Feuchte (% rH)
• Messprinzip: Kapazitiv
• Taupunktbereich: -50 °C bis +90 °C TP
• Feuchtebereich: 0–100% rH
• Typische Messunsicherheit: ±1% FSD; HCA100D: ±1.0 °C (-40 °C bis -20 °C), ±3.0 °C < -20 °C
• Auflösung: 0.05 °C (HCA100D); analoge Auflösung je nach Bereich
• Ausgangssignal: 4–20 mA, 2-Leiter, Schleifenversorgt
• Versorgung: 12–28 V DC
• Betriebstemperatur (Sonde): bis 105 °C
• Messgastemperatur Spez.: bis 100 °C
• Druckfestigkeit: bis 10 bar (200 PSI)
• Empfohlener Durchfluss: 2–5 l/min
• Anschluss: ½"
• Schutzart: IP65
• Material: Edelstahl 304
• Filter: gesintert, abnehmbar und waschbar
• Sondenabmessungen: Länge ~6–6.5 in (≈16,5 cm), Ø ~0.5 in (≈1,27 cm)
• Gewicht: ~0,3 kg
• Kabel: Standard 6 ft (≈1,83 m), kundenspezifische Längen verfügbar
• Kalibrierung: Taupunktspiegel; NIST-Kalibrierung verfügbar
• Typische Anwendungen: Druckluftüberwachung (HCA100D), HVAC-Feuchteüberwachung (HCA100R)
