Elektrochemischer Spuren-Sauerstoffsensor (O2) OxyDew

RS-2324-20 mALangzeit

Produktbeschreibung

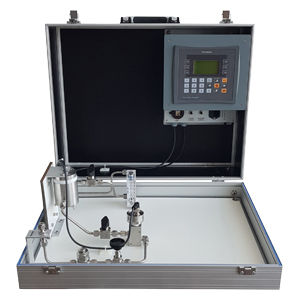

Dieser Koffer ist hergestellt für eine schnelle, genaue Sauerstoff- und Taupunktanalyse im Spurenbereich. Das Gerät misst gleichzeitig Taupunkte zwischen -100°C und +20°C und Sauerstoff von 0–10.000 ppm. Einfache Menüwahl, Folientastatur und eine große LED-Anzeige ermöglichen eine schnelle Inbetriebnahme. Ein Aluminiumkoffer schützt die Messgeräte beim Transport.

Funktionen
Ein benutzerdefinierbarer Messbereich: Dem Benutzer steht ein Messbereich von 0–10.000 ppm für Sauerstoff und -100°C–+20°C Taupunkt zur Verfügung, welcher frei programmierbar ist. Zur Verfügung stehende Datenausgänge und Datenlogger: Für die Sauerstoffkonzentration sowie für den Taupunkt stehen standardmäßig 4–20 mA DC über Steckverbindungen zur Verfügung. Für den Datenlogger steht eine RS-232 zur Verfügung; es können bis zu 10.000 Werte in einstellbaren Intervallen gespeichert werden. Sensor mit langer Lebensdauer: Der Oxymaster nutzt eine spezielle Brennstoffzelle zur Messung von Sauerstoffspuren im Probengas. Für die Erfassung des Taupunktes wird ein Aluminiumoxidsensor (Al2O3) genutzt, welcher wartungsfreundlich ist. Kalibrierung: Die Kalibrierung des Messgerätes für den Spurenbereich sollte mit einem Kalibriergas erfolgen; der Kalibrierpunkt kann frei innerhalb des Messbereiches gewählt werden. Kundenwünsche: Die Verrohrung des Koffers kann an Ihre Anforderungen und Betriebsbedingungen angepasst werden.

Vorteile

• Kompaktes Messgerät in Splitausführung (Sensor getrennt von Elektronik)
• Sensor mit langer Lebensdauer
• Keine Messbereichsumschaltung notwendig
• Klartextanzeige von Fehlern im Display (z. B.: Kalibrierung nicht o.k., Zelle wechseln)

Zellengehäuse

• Die Zellengehäuse sind modular aufgebaut und bestehen aus Edelstahl
• Bei defektem Zellenblock muss dieser nicht im Ganzen getauscht werden

Anwendungsgebiete

• Halbleiterindustrie
• Gashersteller
• Metallindustrie
• Chemische Industrie

Technische Übersicht
Parameter: Sauerstoff ppm / Taupunkt °C
Verfahren: Elektrochemisch / Al2O3 (kristallin)
Messbereich: 0–10.000 ppm; 0–10 ppm; frei programmierbar
Messunsicherheit: +/- 2 % FSD
Ansprechzeit T90: 0–10 ppm 60 s
Analogausgang / Schnittstellen: 4–20 mA; RS232; Datenlogger (bis 10.000 Werte)
Versorgungsspannung: 85–230 V

Charakteristiken / technische Spezifikationen

• Auflösung: 0,1 ppm / 0,1 °C
• Durchflussrate: ca. 1 l/min
• Druck: 0,1 – 1 bar
• Kalibrierung: Kalibriergas (empfohlen für Spurenbereich)
• Messgastemperatur: 0 – 50 °C
• Display: Grafikdisplay (volltextfähig, Trendanzeige, Temperaturanzeige)
• Schutzart: IP 65
• Anschluss: 6 mm
• Gehäuse (Abmessungen): 220 x 190 x 190 mm
• Gewicht: 5 Kg
• Standardmerkmale: verschiedene einsetzbare Sensoren; vom Benutzer frei programmierbarer Messbereich; Signal-Ausgänge 4–20 mA für O2 und Taupunkt; Selbstdiagnostik; 316 SS Edelstahl-Zellenblock; Fehleranzeige im Klartext; universale Spannungsversorgung 85–230 VAC (50–60 Hz) und 24 VDC / ca. 50 W
