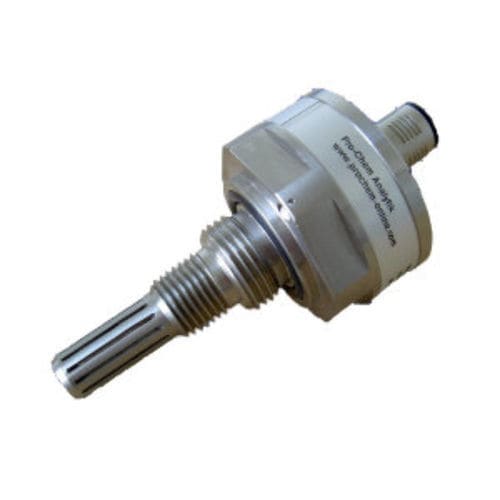

Taupunkttransmitter / 1/2" UNF LDT

DN20 - 3/4"NPT 1/22-Leiter

Überblick
Der Prozess-Taupunktsender LDT ist ein kompakter Industriesensor zur kontinuierlichen Überwachung des Taupunkts in Gasleitungen und Prozesskammern. Edelstahlgehäuse mit Schutzart IP65, ausgelegt für raue Umgebungen. Analoger 4–20 mA Ausgang und HART-Schnittstelle vorhanden.

Analoge und digitale Ausgänge
Lineare 4–20 mA (2‑Draht) Ausgabe über den gesamten Messbereich. HART zur Fernabfrage von Taupunkt, Temperatur und Diagnoseinformationen. Versorgung: 5–28 VDC (nicht galvanisch getrennt).

Sensortechnologie
Der LDT verwendet einen hochkapazitiven Nano‑Pore‑Sensor mit schneller Ansprechzeit und hoher Langzeitstabilität. Messbereiche von -110°C bis +20°C Taupunkt sind verfügbar. Kalibrierung mittels Spiegel zur rückführbaren Überprüfung.

Standardausstattung

• Kompaktes Edelstahlgehäuse, IP65
• Großer Messbereich: -110°C Taupunkt
• Schnelle Ansprechzeit (T90 ≈ 60 s von +20°C bis -40°C)
• 2‑Draht Transmitter 4–20 mA mit HART
• M12x1 Anschluss
• Langzeitstabilität und Spiegelkalibrierung

Anwendungsbereiche

• Halbleiterindustrie
• Pharmaindustrie
• Gasversorgung und -regelung für 3D‑Drucker
• Hersteller von Industriegasen und Trocknern
• Gloveboxen und kontrollierte Atmosphären

Technische Daten

• Gemessener Parameter: Taupunkt (°C)
• Sensorprinzip: Nano‑Pore
• Messbereich: -110°C bis +20°C Taupunkt
• Genauigkeit: ±2 °C (Taupunkt)
• Ansprechzeit (T90): +20°C bis -40°C ≈ 60 s
• Analoger Ausgang: 4–20 mA (2‑Draht)
• Digitale Schnittstelle: HART (Taupunkt, Temperatur, Diagnose)
• Versorgungsspannung: 5–28 VDC (nicht isoliert)
• Auflösung: je nach Messbereich (analog)
• Durchfluss: ca. 1 l/min
• Maximaldruck: 345 bar
• Kalibrierung: Spiegel
• Gastemperaturbereich: -40 bis +70 °C
• Display: keines
• Schutzart: IP65
• Anschlüsse: ¾” UNF, ½” NPT
• Abmessungen: 9 cm
• Gewicht: 0,3 kg
