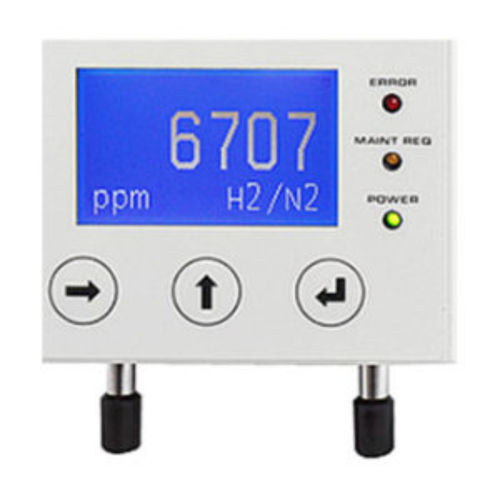

Wasserstoffanalysator H2-WLD 1000

IndustrieKonzentrationWärmeleitfähigkeit

Allgemein
Der H2-WLD 1000 ist ein kompakter Wasserstoff-Analysator für Spuren- und Prozentmessungen. Er verfügt über ein klares grafisches Display und eine einfache Kalibrierung für schnelle Inbetriebnahme in industriellen Anwendungen.

Messbereich
Benutzerspezifische Messbereiche wählbar von 0,5 % bis 100 %. Typischer Übersichtsbereich: 0–5 %.

Sensor
Im Gerät ist eine thermische Leitfähigkeitszelle zur Messung des Wasserstoffgehalts im Proben- gas verbaut. Das Sensorkonzept bietet industrielle Standards in Genauigkeit, Empfindlichkeit und Lebensdauer.

Kalibrierung
Die Kalibrierung erfolgt mit einem Kalibriergas, das innerhalb des gewählten Messbereichs frei auswählbar ist und die Anpassung vor Ort ermöglicht.

Vorteile

• Kompakte Bauweise
• Kostengünstige Lösung
• Sensor mit langer Lebensdauer
• Gehäuse mit Schutzart IP65
• Schutz gegen verpolte Spannung und Temperaturkompensation
• Keine O2-Querverempfindlichkeit

Zellgehäuse aus Edelstahl
Das modulare Zellgehäuse ist aus Edelstahl (316 SS) gefertigt für erhöhte Robustheit und Kompatibilität mit Industriesgasen.

Standardausstattung

• Unterstützung verschiedener Sensortypen
• Fünf verfügbare Messbereiche
• 316 SS Edelstahl-Zellblock

Anwendungsbereiche

• Halbleiterindustrie
• Gasherstellung
• Metallindustrie
• Chemische Industrie
• Wärmebehandlungsprozesse

Technische Daten

• Parameter: Wasserstoff (%)
• Methode: Thermische Leitfähigkeit
• Benutzerspezifische Messbereiche: 0,5 % bis 100 %
• Bereich (Produktübersicht): 0–5 %
• ATEX: Nein
• SIL: Nein
• Genauigkeit: ±3 % FSD
• Auflösung: 0,1 %
• Durchfluss: ca. 1 l/min
• Druck: 0,1–20 bar
• Kalibrierung: Kalibriergas (wahlweise)
• Ansprechzeit T90: 2 s
• Gas-Temperatur: 0–50 °C
• Ausgang: 4–20 mA; Alarm; RS232
• Versorgungsspannung: 10–35 V
• Anzeige: Grafische Anzeige
• Schutzart: IP65
• Anschluss: 6 mm
• Abmessungen: 145 x 80 x 85 mm
• Gewicht: 2 kg
