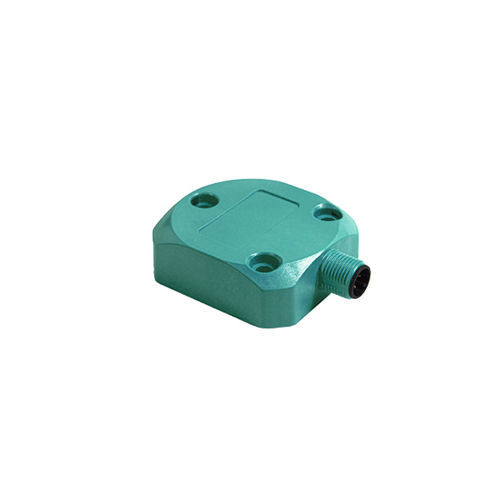

1-Achs-Neigungsmesser ACS-360-1-AV40-VE3-PM

analogmit SpannungsausgangMEMS

Produktübersicht
POSITAL TILTIX 1‑Achsen‑Inklinometer POSITAL ACS-360-1-AV40-VE3-PM. Analogausgang Spannung 0,5–9,5 V, 360° Messbereich, statische/Accelerometer-Sensorik und Schutzart IP66/IP67.

Hauptspezifikationen

• Anwendung: einachsige Positionsüberwachung und Nivellierung
• Messbereich: 360°
• Genauigkeit (INL): ±0,10°
• Auflösung: 0,01°
• Zykluszeit Basissensor: 500 µs
• Geräteorientierung: vertikal

Elektrische Daten

• Versorgungsspannung: 10–30 VDC
• Leistungsaufnahme: ≤ 0,7 W
• Ausgang: Analogspannung 0,5–9,5 V; Lastminimum 5 kΩ
• EMV: Störaussendung DIN EN 61000-6-4; Störfestigkeit DIN EN 61000-6-2
• Verpolungs- und Kurzschlussschutz
• MTTF: 400 years @ 40 °C

Umgebungsdaten

• Betriebstemperatur: -40 °C bis +85 °C
• Lagertemperatur: -40 °C bis +85 °C
• Temperaturgradient: 0,004°/K
• Schutzart: IP66/IP67
• Stoßfestigkeit: ≤ 100 g (Halbsinus 6 ms)
• Vibrationsfestigkeit: 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Mechanische Daten

• Gehäusematerial: faserverstärktes PBT
• Vergussmaterial: keines
• Gewicht: 45 g

Schnittstelle

• Analogausgang Spannung 0,5–9,5 V
• Teach-in: Preset
• Einschwingzeit: 125 ms
• Linearität: ±0,02 %

Elektrischer Anschluss

• Steckverbinder: M12, Stecker, 5‑polig, A‑kodiert
• Ausschnitt Platte: M12 (5‑polig)

Lebenszyklus & Zulassungen

• Produktstatus: neu
• Zulassungen: CE

Dokumentation & Zubehör
Enthält Anschlussplan, Maßzeichnungen und Diagramme zur analogen Ausgangscharakteristik. Kompatibles Zubehör: M12 PUR-Kabel (2/5/10 m), gewinkelte Ausführungen und Analoganzeigen (AP22-D0, DiMod-A).

Technische Daten

• Modell: ACS-360-1-AV40-VE3-PM
• Einachsiges Inklinometer (TILTIX‑Serie)
• Messbereich: 360°; Auflösung: 0,01°
• Genauigkeit INL: ±0,10°; Linearität: ±0,02 %
• Versorgung: 10–30 VDC; Verbrauch ≤ 0,7 W
• Analogausgang: 0,5–9,5 V; Mindestlast 5 kΩ; Einschwingzeit 125 ms
• Schutzart: IP66/IP67; Betriebstemperatur -40 °C bis +85 °C
• Gehäuse: faserverstärktes PBT; Anschluss: M12 5‑polig A‑kodiert; Gewicht 45 g
