2-Achs-Neigungsmesser ACE-080-2-C902-HW2-CW

SAE J1939CAN-BusIP67

Produktübersicht

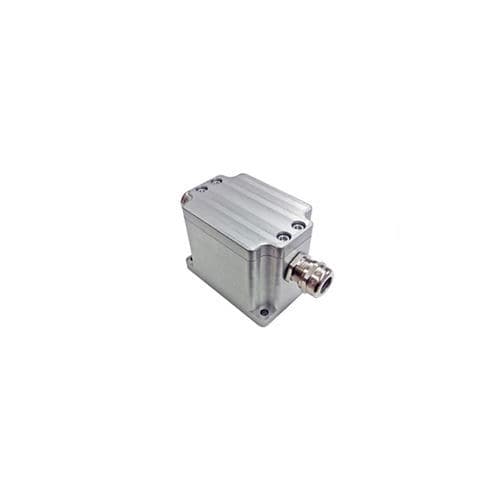

POSITAL TILTIX 2‑Achsen Inklinometer ACE-080-2-C902-HW2-CW mit J1939 Schnittstelle, zertifiziert für ATEX Zone 1 & 21 (Oil & Gas). Schutzart IP65 / IP67; Edelstahlgehäuse und PUR-Verguss.

Allgemeine Daten
Anwendung: Zweiachsige Positionsüberwachung und Nivellierung
Messbereich: ±80°
Genauigkeit (INL): ±0,10° (innerhalb ±60°)
Auflösung: 0,01°

Elektrische Daten
Versorgungsspannung: 10–30 VDC
Stromaufnahme: ≤65 mA @10 V DC; ≤60 mA @24 V DC
EMC Störaussendung: DIN EN 61000-6-4
EMC Störfestigkeit: DIN EN 61000-6-2
Verpolungsschutz: Ja
Kurzschluss-Schutz: Ja
MTTF: 350 years @ 40 °C

Umgebungsdaten
Betriebstemperatur: -40 °C bis +70 °C
Lagerungstemperatur: -40 °C bis +85 °C
Temperaturgradient: 0.004°/K
Schutzart (Gehäuse): IP65 / IP67
Schockfestigkeit: ≤100 g (Halbsinus 6 ms, EN 60068-2-27)
Vibrationsfestigkeit: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Mechanische Daten
Gehäusematerial: Edelstahl V4A (1.4404, 316L)
Vergussmaterial: PUR (Polyurethan)
Gewicht: 200 g (0,44 lb)

Schnittstelle
Schnittstelle: J1939 (DS-410 Profil)
Einschwingzeit: 150 ms
Ausgangstreiber: Transceiver (ISO 11898), galvanisch getrennt durch Optokoppler
Übertragungsraten: 125 / 250 / 500 kBaud (Standard 250 kBaud)
Standard Node ID: 1h
Standard PGN: PGN 65283 (Pitch, Roll)

Elektrischer Anschluss
Anschlussart: 1 m PVC-Kabel
Minimaler Biegeradius: 50 mm fest, 100 mm flexend

Lebenszyklus & Zulassungen
Produktlebenszyklus: Neu
Zulassungen: CE und ATEX Zone 1 & 21 (Oil & Gas)

Anschlussplan (Signal → Farbe)
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
Nicht verbunden → Blue / Gray / Pink
Schirmung → Shield

Verfügbare Downloads (ohne Links)

• Datasheet
• 2D-Zeichnung
• 3D-Gehäusezeichnung
• CE-Zertifikat
• Konfigurationsdatei
• Konfiguration

Technische Spezifikationen

• Produktfamilie / Serie: ACE-080
• Modell: ACE-080-2-C902-HW2-CW
• Marke: POSITAL
• Achsen: 2 (Pitch & Roll)
• Messbereich: ±80°
• Genauigkeit (INL): ±0,10° innerhalb ±60°
• Auflösung: 0,01°
• Schnittstelle: J1939 (DS-410)
• Unterstützte Übertragungsraten: 125 / 250 / 500 kBaud (Standard 250 kBaud)
• Standard PGN: 65283 (Pitch, Roll)
• Standard Node ID: 1h
• Versorgungsspannung: 10–30 VDC
• Stromaufnahme: ≤65 mA @10 V; ≤60 mA @24 V
• Verpolungs- und Kurzschlussschutz: Ja
• MTTF: 350 years @ 40 °C
• Betriebstemperatur: -40 °C bis +70 °C; Lager: -40 °C bis +85 °C
• Schutzart: IP65 / IP67
• Gehäuse: Edelstahl V4A (316L); Verguss: PUR
• Stoß & Vibration: ≤100 g / 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• Anschluss: 1 m Kabel (min. Biegeradius 50 mm fest / 100 mm flex)
• Zertifizierungen: CE + ATEX Zone 1 & 21 (Oil & Gas)
