Inkrementaler Drehgeber IXARC absolutmechanischFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental, absolut
- Technologie
- mechanisch
- Installierung
- Flansch
- Versorgungsspannung
- 24 VDC, 15 V DC, 12 VDC, 5 V DC, 8 V DC, 9 V DC, 6 V DC
- Material
- Edelstahl
- Schutzniveau
- IP65
- Weitere Eigenschaften
- programmierbar
- Flanschgröße
Max: 42 mm
(2 in)Min: 36 mm
(1 in)- Achsdurchmesser
13 mm
(0,51 in)- Länge
50,2 mm
(1,976 in)- Rotationsgeschwindigkeit
100 rpm
(628 rad.min-1)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -30 °C
(-22 °F)
Beschreibung

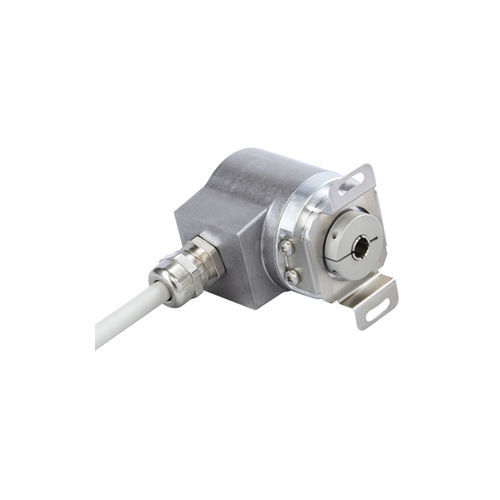

Das Bild dient nur zu Präsentationszwecken. Bitte beachten Sie die detaillierte technische Zeichnung am Ende der Seite.
Schnittstelle -
Schnittstelle - Programmierbar Inkremental
Programmierfunktionen - Puls pro Umdrehung, HTL/TTL, Zählrichtung
Konfigurationstool - UBIFAST Konfigurationstool (Version ≥ 1.6.3)
Ausgänge -
Ausgangstreiber - RS 422 (TTL)
Ausgangs Spannung High-Pegel Push-Pull (HTL) - > 4 V @ 4,75-9 V Versorgungsspannung
> V-3 V @ 9-30 V Versorgungsspannung
Ausgangs Spannung Low-Pegel Push-Pull (HTL) - 4 V
Ausgangs Spannung Low-Pegel RS422 (TTL) - 100RPM)
Umgebungsbedingungen -
Schutzart (Welle) - IP65
Schutzart (Gehäuse) - IP65
Luftfeuchtigkeit - 98%, ohne Betauung
Mechanische Daten -
Mechanische Daten -
Material Gehäuse - Stahl
Beschichtung des Gehäuses - Kathodischer Korrosionsschutz (>720 h Salznebeltest)
Material Flansch - Aluminium
Wellentyp - Sackloch-Hohlwelle, Tiefe = 18 mm
