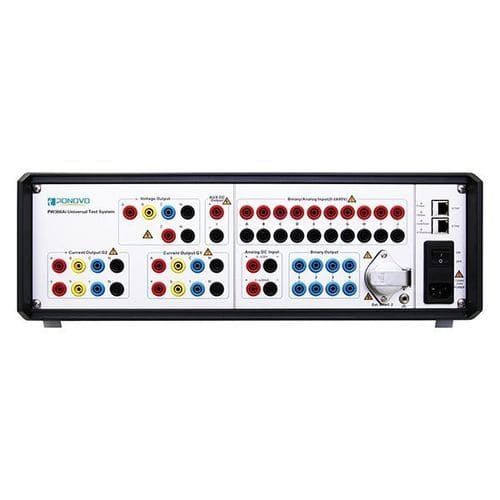

Leistungstester PW366Ai

LeistungsfähigkeitNetzwerkelektrisch

Übersicht
Der PW366Ai (12×20A, 4×300V, 8 faseroptische Anschlüsse) ist eine neue Generation von Prüfgeräten für Schutzrelais, geeignet für konventionelle Prüfungen und IEC61850-basierte digitale Relaisprüfungen. Er bietet leistungsstarke, hochpräzise analoge Ausgänge, umfangreiche binäre I/O sowie schaltbare Glasfaser-/Ethernet-Schnittstellen zur Automatisierung von Distanz-, Überstrom-, Richtungs-, Frequenz-, Zeitumkehr- und Differentialprüfungen ohne Umverdrahten. Geeignet für Energieversorger, Kraftwerke, Relais- und Schaltschrankhersteller, Prüfstände und Hochschulen.

Merkmale

• 12 Stromausgangskanäle (je 20 A) und 4 Spannungsausgangskanäle (300 V) für stabile, leistungsfähige Signale mit hoher Genauigkeit.
• Umfangreiche I/O: 10 binäre Eingänge, 8 binäre Ausgänge, 2 Zähler und 12 Niederspannungsausgänge für Sequenz- und Fernprüfungen.
• Adjustierbare Schwelle für binäre Eingänge (0 bis ±600 VDC) oder potentialfrei; Hilfs-Gleichspannungsversorgung 0–300 V.
• Acht schaltbare glasfaseroptische/Ethernet-Ports mit kompletter IEC61850-Unterstützung (SV/SMV, FT3 send/empfang) sowie GOOSE Publish/Subscribe.
• Simultane Ausgabe analoger und digitaler Größen; binäre Eingänge können während aktiver GOOSE-Subscription erfasst werden.
• Integriertes GPS mit IRIG-B- und IEEE1588 (PTP)-Synchronisationsunterstützung für zeitkohärente Tests.
• Unterstützt RIO/XRIO-Dateiimport zum Laden von Relais-Einstellungen in Templates und Verknüpfung mit automatisierten Testabläufen.
• Mehrere kostenfreie Relais-Templates für automatische Tests; MU-Steady-State-, Transienten-, Zeit-Synchronisations- und Time-Keep-Prüfungen unterstützt.
• Modulares Design (6 Module) für einfache Wartung und schnellen Austausch vor Ort.

Anwendungen

• Konventionelle Relaisprüfungen mit Strom- und Spannungs-Ausgängen sowie digitale Relaisprüfungen über schaltbare optische/Ethernet-Ports gemäß IEC61850.
• Analoge Ausgabe, binäre I/O, SMV-Senden/Empfangen und GOOSE Publish/Subscribe für umfassende Schutzverifikation.
• Simulation abnormaler SMV/GOOSE-Zustände (Frameverlust, Jitter, Sequenz-Neuordnung, Verzögerungsabweichung, abnorme Qualität etc.) für Robustheits- und Netzfehlerprüfungen.
• Unabhängige Konfiguration von SV- und GOOSE-Ports zur Validierung digitaler Schutzfunktionen und Netzwerkanalyse.

Signaltabelle
1 - Analoge Ausgabe + Binäreingang (für Prüfung traditioneller Relais)
2 - SMV-Senden + GOOSE-Subscription (für Prüfung voll digitaler Relais)
3 - Analoge Ausgabe + GOOSE-Subscription
4 - SMV-Senden + Binäreingang
5 - Analoge Ausgabe + Binäreingang + GOOSE-Subscription
6 - SMV-Senden + Binäreingang + GOOSE-Subscription
7 - Analoge Ausgabe + SMV-Empfang (für Prüfung von Merging Units)
8 - SMV-Empfang + GOOSE-Subscription (für Netzwerkanalyse)

Technische Daten

• Modell: PW366Ai
• Stromausgänge: 12 Kanäle, je 20 A
• Spannungsausgänge: 4 Kanäle, 300 V
• Glasfaseranschlüsse: 8 (schaltbare optische/Ethernet-Ports)
• Binäre I/O: 10 binäre Eingänge, 8 binäre Ausgänge
• Zähler: 2
• Niederspannungsausgänge: 12
• Schwelle binärer Eingang: einstellbar 0 bis ±600 VDC oder potentialfrei
• Hilfs-Gleichspannungsversorgung: 0 bis 300 V
• Digitale Protokollunterstützung: IEC61850 (SV/SMV, FT3), GOOSE Publish/Subscribe
• Synchronisation: Integriertes GPS; unterstützt IRIG-B und IEEE1588 (PTP)
• Dateiimport: RIO und XRIO-Unterstützung für Import von Relais-Einstellungen in Templates
• Unterstützte Tests: konventionelle Relaisprüfungen (Distanz, Überstrom, Frequenz, Richtungs-, Zeitumkehr-, Differenzialprüfungen), MU steady-state/transient, Zeit-Synchronisation, Time-Keep-Prüfung
• Design: Modular (6 Module) für einfaches Zerlegen/Zusammenbauen
