Bestätigungs-Anwendungssoftware PowerTest Int V7.0

SimulationKontrollfür Test

Übersicht
PowerTest Int V7.0 ist eine universelle Prüfsoftware für Relaisprüfgeräte der neuen Generation von Ponovo (z. B. Serien L336EXi, PW366Ai, PNS330i). Die Software erlaubt gleichzeitige analoge und digitale Ausgänge oder wahlweise Ausgabetypen je nach Konfiguration und bietet spezielle Funktionsseiten für Schutz-, MU- und IEC-konforme Tests.

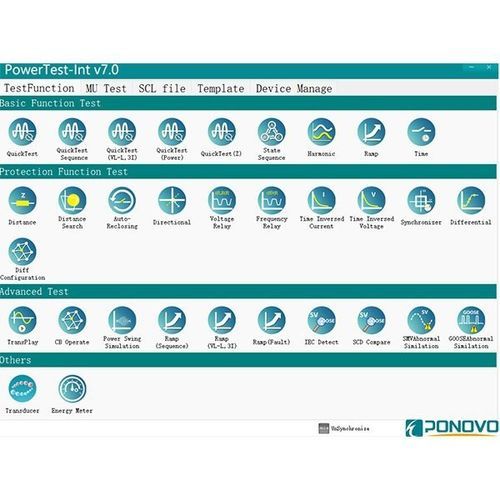

Test Function Seite

• Strukturiert Prüfungen in Pakete: Basic Function, Protection Function, Advanced Test und Others.
• Basic Function: QuickTest, QuickTest Sequence, QuickTest (VL-L, 3I), QuickTest (Power), QuickTest (Z), State Sequence, Harmonic, Ramp und Time-Testmodule.
• Protection Function: Distance, Distance Search, Auto-Reclosing, Directional, Voltage Relay, Frequency Relay, Time Inverse Current, Time Inverse Voltage, Synchronizer, Differential und Differential-Configuration-Module.
• Advanced Test: TransPlay, CB Operate, Power Swing Simulation, Ramp (Sequence), Ramp (VL-L, 3I), Ramp (Fault), IEC Detect, SCD Compare, SMV/GOOSE-Abnormalsimulationen.
• Others: Transducer- und Energy Meter-Module für zusätzliche Prüfaufgaben.

MU Test Seite

• MU (Merging Unit)-Tests umfassen Pakete für Steady-state, Transient und Time.
• Steady-state: angegebene MU-Genauigkeit und automatische MU-Genauigkeitstests.
• Transient: Erstzyklustest, Peak-Error-Test und Dämpfungskonstante (letzte zwei in manchen Versionen in Entwicklung).
• Time: MU-Zeitsynchronisation und MU-Zeiterhaltungsprüfungen.

SCL file Seite

• Importieren und Verwalten von SCL-Dateien für IEC-Konfigurationen. Unterstützte Formate: .scd, .icd, .cid, .tscd, .ccd.

Template Seite

• Erstellen, öffnen und aktualisieren von Testvorlagen zur Standardisierung und Beschleunigung von Prüfabläufen.

Device Manage Seite

• Zeigt Hardware- und gerätebezogene Informationen zur Identifikation und Verwaltung angeschlossener Prüfgeräte an.

Zusätzliche Informationen

• Software-Name/Version: PowerTest Int V7.0
• Entwickelt als universeller Client für mehrere Ponovo-Prüfgeräte (z. B. L336EXi, PW366Ai, PNS330i)
• Ausgangsfähigkeit: gleichzeitige analoge und digitale Ausgänge oder wählbarer Ausgabetyp
• Hauptseiten: Test Function, MU Test, SCL file, Template, Device Manage
• Unterstützte SCL-Formate: scd, icd, cid, tscd, ccd

Technische Daten

• Software: PowerTest Int V7.0
• Kompatible Prüfgeräte: Serien L336EXi, PW366Ai, PNS330i und andere Ponovo-Geräte der neuen Generation
• Ausgänge: analog und digital (gleichzeitig oder getrennt)
• Testpakete: Basic Function, Protection Function, Advanced Test, Others (Transducer, Energy Meter)
• MU-Tests: Genauigkeit im stationären Zustand, transiente Tests (Erstzyklus, Peak-Error, Dämpfungskonstante), Zeitsynchronisation und Zeiterhaltungsprüfungen
• Prospekt: PowerTest Int Brochure (PDF)
