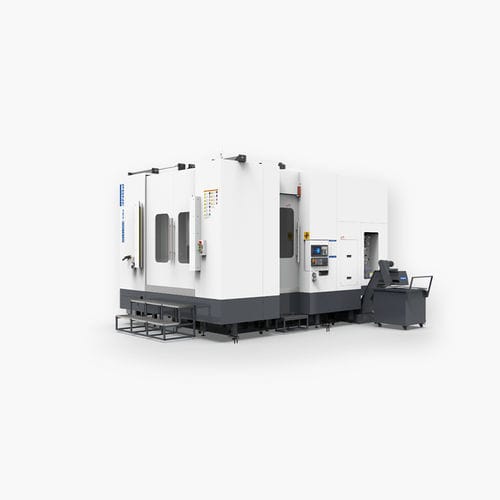

Horizontales CNC-Bearbeitungszentrum PWA-1514H4-AchsBT 5030 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 4-Achs
- Spindelausrichtung
- horizontal
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 30 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für die Automobilindustrie
- X-Hub
1.500 mm
(59,06 in)- Y-Hub
1.400 mm
(55,12 in)- Z-Hub
600 mm
(23,62 in)- Rotationsgeschwindigkeit
10.000 rpm
(62.832 rad.min-1)- Leistung
27 kW
(36,71 hp)- Vorrückgeschwindigkeit X-Achse
30 m/min
- Vorrückgeschwindigkeit Y-Achse
30 m/min
- Vorrückgeschwindigkeit Z-Achse
48 m/min
- Positioniergenauigkeit
0,01 mm
(0,00039 in)- Wiederholbarkeit
0,005 mm
(0,0002 in)- Werkzeugwechselzeit
5 s
- Gesamtlänge
5.450 mm
(214,6 in)- Gesamtbreite
7.000 mm
(275,6 in)- Gesamthöhe
3.600 mm
(141,7 in)
Beschreibung
1. Diese Maschine ist ein automatisches Bearbeitungszentrum, das in die Funktionen Fräsen, Bohren, Bohren, Reiben und Gewindeschneiden integriert ist.
2. Diese Maschine ist ein horizontales Bearbeitungszentrum, und der Spindelstock nimmt eine hängende Struktur an, um die Steifigkeit der Maschine zu erhöhen.
3. Spannoptionen: Doppelarbeitszonehorizontal vierachsig, Doppelarbeitszone horizontalfünfachsig.
4. Angewendet für die Herstellung: 5G-Kühlerabdeckung, große Antenne, Automobilmotor, Getriebebodengehäuse, Steuerkasten für Fahrzeuge mit neuer Energie, Batteriepack, LED-Anzeigekästen und so weiter.
