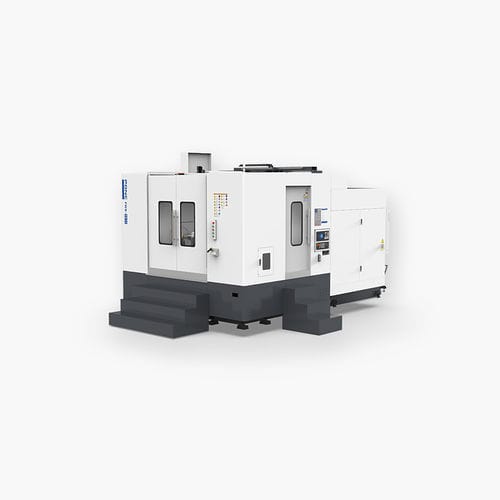

Horizontales CNC-Bearbeitungszentrum PWB-15113-Achs5-AchsFahrständer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs, 5-Achs
- Spindelausrichtung
- horizontal
- Struktur
- Fahrständer
- Bearbeitetes Material
- für Aluminium, für Gusseisen, für Edelstahl
- Spindelnase
- BT 50, CAT50, SK50
- Anzahl Werkzeuge
- 30 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für die Automobilindustrie, für die Luftfahrtindustrie, für große Werkstücke, für die Formindustrie
- Weitere Eigenschaften
- kompakt, Hochpräzision, hohe Festigkeit
- X-Hub
1.615 mm
(63,58 in)- Y-Hub
1.100 mm
(43,31 in)- Z-Hub
650 mm
(25,59 in)- Rotationsgeschwindigkeit
10.000 rpm
(62.832 rad.min-1)- Leistung
20 kW, 54 kW
(27,19 hp, 73,42 hp)- Vorrückgeschwindigkeit X-Achse
15.000 mm/min
(9,84 in/s)- Vorrückgeschwindigkeit Y-Achse
15.000 mm/min
(9,84 in/s)- Vorrückgeschwindigkeit Z-Achse
15.000 m/min
- Maximale Tischlast
Max: 1.000 kg
(2.205 lb)- Werkzeuggewicht (max.)
Max: 25 kg
(55,1 lb)- Werkzeugwechselzeit
4 s
- Gesamtgewicht
28.000 kg
(61.729,43 lb)- Gesamtlänge
7.850 mm
(309,1 in)- Gesamtbreite
4.490 mm
(176,8 in)- Gesamthöhe
4.200 mm
(165,4 in)
Beschreibung
Leichtes Horizontal-Bearbeitungszentrum
• Hervorragende Fähigkeit zur Bearbeitung von schwer zu bearbeitenden und großformatigen Werkstücken.
• Doppelte Arbeitspositionen kombiniert mit vielfältigen Spannmöglichkeiten
Im Vergleich zur herkömmlichen Produktionslinie bietet die PW-Serie folgende Vorteile: Strukturiertes Spindelkastendesign mit festem Abstand
Der Arbeitstisch ist eine feste Struktur, während die Säule beweglich ist, sich der Schlitten in Richtung der X-Achse bewegt, die über dem Schlitten angeordnete Säule sich in Richtung der Z-Achse bewegt und sich der Maschinenkopf in Richtung der Y-Achse bewegt.
Numerisches Steuerungssystem der Spitzenklasse mit hoher Prozessstabilität
• Die Steuerung Siemens SINUMERIK 828D ist ausgerüstet
• Mit leistungsstarken Funktionen und vollwertiger Datenübertragung
• Nimmt ein modulares und offenes Architekturdesign mit hoher Skalierbarkeit an
• Erfüllt fast alle Bearbeitungsanwendungen.
