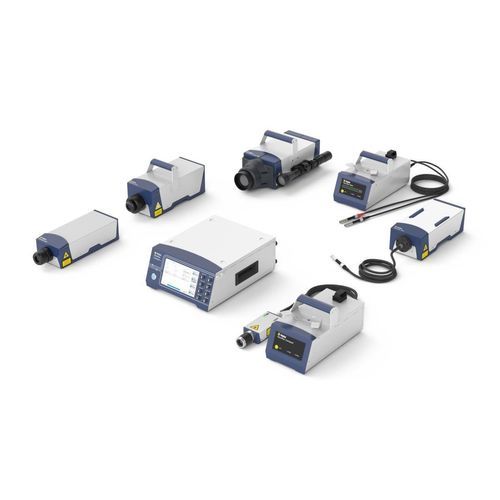

Laser-Schwingungssensor VibroFlex

optischGlasfaserfür beengte Platzverhältnisse

VibroFlex ist ein modulares Schwingungserfassungssystem für berührungslose Messungen, das Anwendungen von mikroskopischen Strukturen bis zu großen und weit entfernten Objekten abdeckt. Die Serie kombiniert mehrere spezialisierte Lasersensor-Köpfe mit dem Connect+ Frontend und der Messsoftware VibSoft, um flexible, leistungsfähige Schwingungsmessungen für F&E, Produktionstests und Qualitätssicherung bereitzustellen.

Hauptfunktionen

• Modulares Konzept: austauschbare Sensorköpfe zur Anpassung an unterschiedliche Anwendungen (mikroskopisch bis Fernbereich).
• Konfigurierbare Bandbreite von DC bis 32 MHz.
• Sehr hohe Empfindlichkeit: Sub-Pikometer-Auflösung der Verschiebung.
• Geschwindigkeitsmessung bis ±30 m/s.
• Unterstützung für faseroptische Sensorköpfe für schwer zugängliche Bereiche.
• Differenzialoptik für direkte Relativbewegungsmessungen zwischen zwei Punkten.
• Integrierte Kamera für präzise Laserpositionierung und Prüfdokumentation.
• Geeignet für Messungen auf schwierigen Oberflächen (dunkel, ölig, glänzend, heiß) ohne Oberflächenvorbereitung.

Connect+ Frontend (Kerneinheit)
Phasensynchrone Referenzerfassung, Encoder-/Tacho-Eingänge für Ordnungsanalyse und Run-ups, integrierter Signalgenerator für Übertragungsfunktionen sowie PTP-synchronisierte Multi-Vibrometer-Setups. Ethernet- und WiFi-Konnektivität für Datentransfer und Steuerung (VibroLink).

Sensor-Köpfe (Beispiele)

• VibroFlex Xtra Fiber — Glasfaser-Sensorkopf für anspruchsvolle oder eingebettete Umgebungen.
• VibroFlex Fiber — Faseroptischer Kopf für flexiblen Zugang und phasenstabile Relativmessungen.
• VibroFlex Compact — kompakter Kopf für beengte Prüfaufbauten und Mikroskopobjektive für Mikrostrukturanalysen.
• VibroFlex Neo — hochauflösender Kopf für Messungen durch transparente Medien (Glas, Wasser) und Klimakammerprüfungen.
• VibroFlex QTec — QTec® Mehrweg-Interferometer für bestes Signal-Rausch-Verhältnis auf schwierigen Oberflächen.
• VibroFlex Range — Langstreckenkopf für Fernmessungen (>500 m) an großen Strukturen oder in Gefahrenbereichen.

Software & Workflow
VibSoft bietet Datenerfassung und Analyse, speziell abgestimmt auf Laser-Doppler-Vibrometrie; VibroLink ermöglicht digitalen Datentransfer (Ethernet/WiFi/TCP‑IP) und integrierte Workflows. Das System liefert synchrone Ausgänge für Verschiebung, Geschwindigkeit und Beschleunigung zur Analyse in Zeit- und Frequenzbereich.

Anwendungen & Vorteile

• F&E: volle Bandbreite und hohe Zeitauflösung für Modalanalysen und Übertragungsfunktionen.
• Produktionstests & QA: schnelle, berührungslose, verschleißfreie Prüfungen für Pass/Fail-Entscheidungen.
• Feld- und Fernmessungen: Fernüberwachung von Strukturen und Maschinen.
• Messungen in engen Räumen & Mikromessungen: faseroptische Zugänge und Mikroskopobjektive.

Highlights (Kurz)
1. Bewährte Plattform mit tausenden Installationen weltweit.
2. Maximale Messflexibilität durch spezialisierte Sensorköpfe und flexible Eingänge.
3. Integrierte Hardware-/Software-Workflows via VibSoft und VibroLink.
4. Zukunftssicheres, modulares Konzept für bedarfsgerechte Erweiterungen.
5. Flexible Service-Modelle einschließlich Miete und Messdienstleistungen.

Technische Spezifikationen

• Bandbreite: konfigurierbar von DC bis 32 MHz.
• Verschiebungsauflösung: Sub-Pikometer.
• Messgeschwindigkeit: bis ±30 m/s.
• Referenz und Eingänge: phasensynchroner Referenzkanal, Encoder/Tacho-Eingang.
• Signalgenerator: integriert für Übertragungsfunktions- und Erregeraufgaben.
• Synchronisation: PTP-Unterstützung für synchrone Multi-Vibrometer-Setups.
• Konnektivität: VibroLink (Ethernet, WiFi, TCP/IP) und Steuerung via VibSoft.
• Ausgänge: synchrone Ausgabe von Verschiebung, Geschwindigkeit und Beschleunigung.
• Sensoroptionen: faseroptische Köpfe, Differenzialoptik, Mikroskopobjektive, Langstreckenoptiken (>500 m), QTec® Mehrweg-Interferometer.
• Messoberflächen: geeignet für dunkle, ölige, glänzende und heiße Oberflächen ohne Vorbehandlung.
