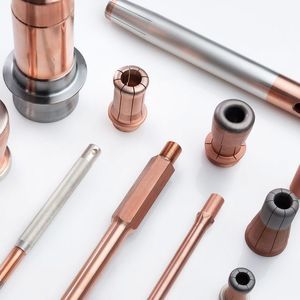

Elektrischer Kontakt / Wolfram

Kupferfür schalterfür Schutzschalter

Produktübersicht

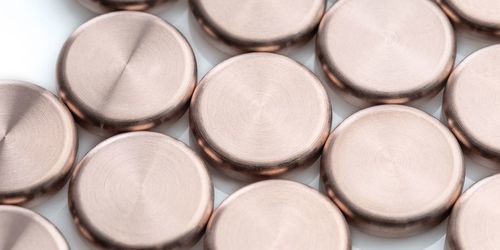

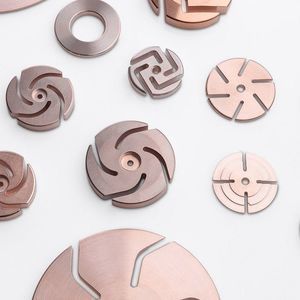

Gasarme Kontaktwerkstoffe für den Einsatz in Vakuumkammern. Schaltkontakte aus Wolfram‑Kupfer (WCu) und Wolframkarbid‑Kupfer (WCCu) schalten zuverlässig hohe Kurzschlussströme in Vakuum‑Schützen, Ringschaltanlagen und Reclosern im Bereich ca. 7,2–24 kV und erreichen mehr als eine Million Schaltzyklen.

Ihre Vorteile

• Hohe Abbrandfestigkeit
• Exzellente elektrische Leitfähigkeit
• Hoher Widerstand gegen Kontaktverschweißen
• Sehr geringer Abreißstrom

Verfügbare Werkstoffe

• VFG10 — W 90 Gew.-% / Cu 10 Gew.-% (Vacuum Fine Grained, ultrarein)
• VFG20 — W 80 Gew.-% / Cu 20 Gew.-% (Vacuum Fine Grained, ultrarein)
• WCCu30 — WC 70 Gew.-% / Cu 30 Gew.-% (kostengünstige Alternative, vakuumtauglich)

Herstellungsverfahren
Die Verbundwerkstoffe werden pulvermetallurgisch hergestellt: Mischen der Ausgangspulver, Pressen und Sintern. So werden hohe Dichten (>97 %) und die gewünschten elektrischen sowie mechanischen Eigenschaften erzielt.

Typische Materialeigenschaften (Übersicht)
Materialien: VFG10, VFG20, WCCu30
WC (Gew.-%): 0, 0, 70
W (Gew.-%): 90, 80, 0
Cu (Gew.-%): 10, 20, 30
Dichte (g/cm3): 16,5 ; 15,2 ; 12,2
Elektrische Leitfähigkeit (m/Ω·mm2): 22 ; 25 ; 15
Härte HV30: 220 ; 210 ; 230

Technische Spezifikationen

• Werkstoffe: WCu (VFG10, VFG20) und WCCu30
• Einsatzbereich: ca. 7,2–24 kV (Vakuum‑Schütze, Ringschaltanlagen, Recloser)
• Zyklusstabilität: >1.000.000 Schaltzyklen (abhängig von Anwendung)
• VFG‑Qualität: Vacuum Fine Grained — ultrarein, hohe Leitfähigkeit
• Verfügbare Legierungen: VFG10 (W90/Cu10), VFG20 (W80/Cu20), WCCu30 (WC70/Cu30)
• Typische Dichten und Leitfähigkeiten siehe oben
• Fertigung: Pulvermetallurgie (Mischen, Pressen, Sintern) zur Erreichung von >97 % Dichte
