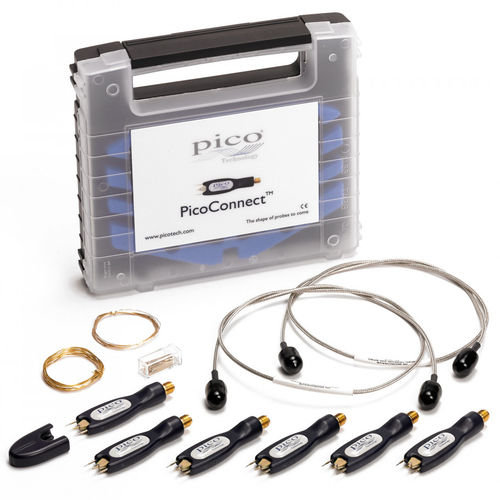

Test-Sonde 920 series

passivkostengünstigzur Datenübertragung

Eine Familie hochleistungsfähiger Gigabit-Prüfspitzen, die ein kosteneffizientes Durchsuchen von Breitband-Datenströmen bis zu 18 Gb/s mit dem Finger ermöglichen. Dazu gehören die inzwischen allgegenwärtigen Standards USB 2 & 3, HDMI 1 & 2, Ethernet, PCIe, SATA und LVDS. Kosteneffiziente Test- und Messlösungen konnten mit der zunehmenden Nutzung digitaler Breitbandkommunikation nicht mithalten, insbesondere nicht im Bereich der eingriffsarmen Lösungen zur Messung von Übertragungsleitungen. Mit einer Spitzenkapazität von weniger als 0,4 pF und einer massebezogenen Belastung von 220 Ω bis 910 Ω sind die PicoConnect-Tastköpfe insgesamt weniger invasiv als die meisten bestehenden und teureren Tastlösungen. Um eine Messgenauigkeit von bis zu wenigen Prozent zu erreichen, sind sie für ihre typische Anwendung verhältniskompensiert: das Abtasten von Übertragungsleitungen und Anschlüssen zwischen 40 Ω und 100 Ω (80 Ω bis 200 Ω differentiell). Die PicoConnect-Tastköpfe eignen sich für den Anschluss an alle Messgeräte mit 50-Ω-Eingängen und ermöglichen den Benutzern von Breitband-Oszilloskopen und Spektrumanalysatoren das Durchsuchen von Schaltungen, Backplanes, Verbindungen und Systemen, in der Regel ohne deren Funktion zu unterbrechen, und zwar über mehrere Kanäle hinweg, ohne das Budget zu sprengen. Sie sind besonders kosteneffizient bei Anwendungen im Bereich von 1 Gb/s bis 12 Gb/s. Die Tastkopf-Familie bietet Teilungsverhältnisse von ÷5, ÷10 und ÷20 mit Impedanzen, die für Niederspannungs-, Hochgeschwindigkeits- und typische digitale Anwendungen geeignet sind. Für jedes Verhältnis gibt es eine DC- oder AC-gekoppelte Option, wobei letztere wichtig ist, wenn die DC-Vorspannung nicht gestört werden darf (wie bei HDMI, ECL, PECL und LVDS).
