Passive Sonde 910 series

Mikrowellenfür Oszilloskopkostengünstig

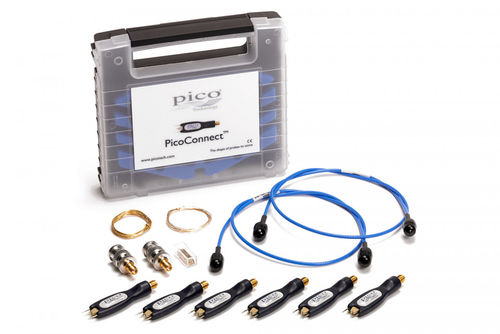

Eine Familie von Hochleistungs-HF-, Mikrowellen- und Impulstastköpfen, die ein kostengünstiges Browsen von Breitbandsignalen bis zu 5 GHz (10 Gb/s) mit dem Finger ermöglichen. Mit einer Spitzenkapazität von weniger als 0,4 pF und einer massebezogenen Belastung von 220 Ω bis 910 Ω sind die PicoConnect-Tastköpfe weniger invasiv als die meisten bestehenden und teureren Tastlösungen. Um Messgenauigkeiten von bis zu wenigen Prozent zu erreichen, sind sie für ihre typische Anwendung verhältniskompensiert: die Abtastung von Übertragungsleitungen und Ports zwischen 40 Ω und 100 Ω (80 Ω bis 200 Ω differentiell). Die PicoConnect-Tastköpfe sind für den Anschluss an alle Messgeräte mit 50 Ω-Eingängen geeignet und ermöglichen es Anwendern von Breitband-Oszilloskopen und Spektrumanalysatoren, Schaltungen, Backplanes, Verbindungen und Systeme zu durchsuchen, typischerweise ohne deren Funktion zu unterbrechen. Die Familie bietet Tastkopf-Teilungsverhältnisse von ÷5, ÷10 und ÷20 mit Impedanzen, die für Analog- und Impulsanwendungen mit höheren Spannungen geeignet sind. Für jedes Verhältnis gibt es eine DC- oder AC-gekoppelte Option, letztere wichtig, wenn die DC-Vorspannung nicht gestört werden darf. Die gesamte Familie ist als ein Satz austauschbarer SMA(f)-Tastköpfe realisiert, die mit jedem geeigneten 50 Ω-Kabel oder Zubehör wie Filtern, Teilern, Verstärkern und weiteren Dämpfungen verwendet werden können.
