Verkapseltes DC/DC-Wandlermodul 6QP series
gesteuertfür TelekomausrüstungIndustrie

verkapseltes DC/DC-Wandlermodul
verkapseltes DC/DC-Wandlermodul
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Form
verkapselt
Elektrische Spezifikation
gesteuert
Anwendung
Industrie, für Telekomausrüstung, Militär, für gewerbliche Nutzung
Weitere Eigenschaften
isoliert, Einfachausgang, mit breitem Eingangsbereich, Miniatur, Hochleistung
Eingangsspannung

Max: 9 V

Min: 4,5 V

Ausgangsspannung

Max: 500 V

Min: 5 V

Leistung

20 W, 25 W

Beschreibung

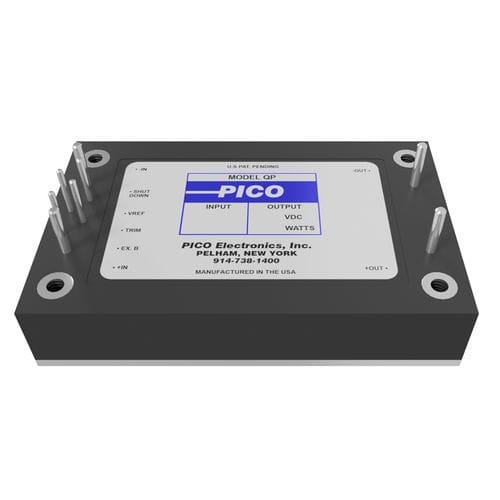

Die Miniatur-DC/DC-Wandler der QP-Serie arbeiten in weiten Eingangsspannungsbereichen (4,5-9 Vdc, 9-18 Vdc, 18-36 Vdc und 36-72 Vdc) unter Beibehaltung einer engen Ausgangsregelung und geringer Restwelligkeit. Die Sicherheitsmerkmale der QP-Module umfassen: Übertemperatur, Unter-/Überspannung am Eingang, Überstrom am Ausgang und Kurzschlussschutz. Die Geräte der QP-Serie verfügen außerdem über Fernabschaltung, Trimmfunktion, 3Vref, externe Vorspannung und verwenden keine Optokoppler in der Rückkopplungsschleife. Der Festfrequenzbetrieb ermöglicht die Parallelschaltung für höhere Leistungsanforderungen. Die Geräte der QP-Serie sind für einen robusten Betrieb vollständig gekapselt. ANWENDUNGEN: Gewerbliche, industrielle und militärische Anwendungen, Prozesssteuerung, verteilte Stromversorgung, Prüfgeräte, Telekommunikation. EIGENSCHAFTEN: Netz- und Lastregelung: ab 0,5% Vout Wirkungsgrad: Bis zu 90% Niedrige Restwelligkeit Schutz vor Unter-/Überspannung am Eingang Ausgangsüberstrom- und Kurzschlussschutz Ausgangsspannungsklemme: typ. 120% Vout Thermische Abschaltung Trimmfähigkeit: - 5% Vout 3Vref Ausgangspin Fernabschaltung Externer Bias-Pin für Kondensatorladeanwendungen 0°C bis +85°C Standard-Betriebstemperatur der Grundplatte. Erhöhte Betriebstemperaturen sind ebenfalls verfügbar 2500 Vrms In/Out-Isolierung Vollständig gekapselt

---

Kataloge

QP SERIES
QP SERIES
8 Seiten
