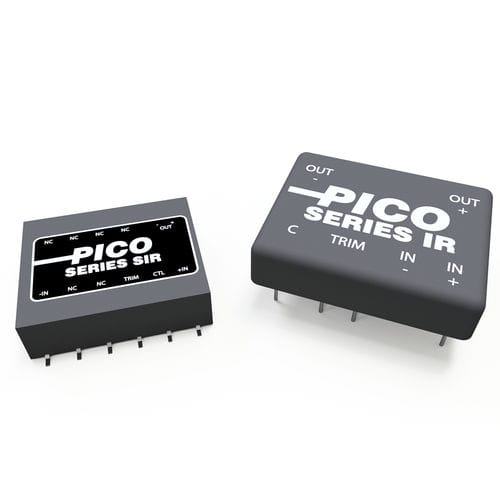

Verkapselter DC/DC-Wandler SIRA24S
Spannungsbereich Eingang 3:1gesteuertisoliert

verkapselter DC/DC-Wandler
verkapselter DC/DC-Wandler
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Form
verkapselt
Elektrische Spezifikation
gesteuert, Spannungsbereich Eingang 3:1
Weitere Eigenschaften
Einfachausgang, isoliert, Doppelausgang
Eingangsspannung

Min: 5 V

Max: 60 V

Ausgangsspannung

Min: 3,3 V

Max: 100 V

Leistung

Min: 2,5 W

Max: 8 W

Beschreibung

Diese Serie gekapselter Regler mit hohem Wirkungsgrad und großem Eingangsbereich ist in 85 verschiedenen Modellen erhältlich. Diese Geräte verfügen über eine 500-Volt-Gleichstrom-Eingangs-/Ausgangs-Isolierung in Einzel- und Doppelausgangsmodellen. Die SIR-Serie arbeitet in einem Temperaturbereich von -25º C bis +70º C ohne Kühlkörper oder elektrisches Derating. Diese Geräte eignen sich hervorragend für Anwendungen, bei denen die Eingangsspannung stark schwankt, jedoch ein hoher Wirkungsgrad und eine hohe Ausgangsspannungsregelung beibehalten werden müssen. MERKMALE Spannungsregelung über einen Eingangsbereich von Gekapselte Halbleiter, konservativ ausgelegt für maximale Zuverlässigkeit. Lastregelung (siehe Tabelle für typische Schwankungen bei verschiedenen Lasten) Netzregelung = Typische Werte Hoher Wirkungsgrad - bis zu 82% Betrieb über einen Temperaturbereich von -25º C bis +70º C ohne Kühlkörper oder elektrisches Derating. Isolierung - 100 Megohm bei 500 Volt DC Externer Ausgangstrimmstift Standard +5% Jedes Gerät wird mit einem externen Steuerstift geliefert. Wenn dieser "C"-Stift mit dem negativen (-) Eingang verbunden ist, wird das Gerät deaktiviert, was eine Fernabschaltung ermöglicht. TYPISCHE EIGENSCHAFTEN: Testbedingungen: 25º C Umgebungstemperatur Betriebstemperatur: -25º C bis +70º C Umgebungstemperatur Ausgangsspannungstoleranz: ± 1% bei typischer Eingangsspannung Temperaturkoeffizient der Ausgangsspannung: 0,02%/ºC Lagertemperatur: -55º C bis 125º C Schutz gegen Kurzschluss: Vorübergehend Betriebsfrequenz: 40Khtz, typisch VERFÜGBARE OPTIONEN Erweiterte Betriebstemperatur (-55º C bis +85º C) Stabilisierungsbacken (125º C Umgebungstemperatur) Temperatur-Zyklus (-55º C bis +125º C) Hochtemperatur, Einbrennen bei voller Leistung (100% Leistung, 125º C Gehäusetemperatur)

---
