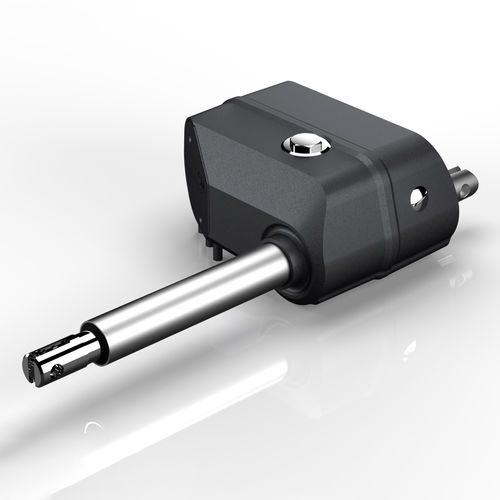

Elektrischer Antrieb LD600

elektromechanischlineardoppeltwirkend

Übersicht
Der Linearantrieb LD600 ist ein elektromechanischer Antrieb für industrielle Innen- und Außenanwendungen. Er liefert bis zu 6.000 N Druck und 4.000 N Zug bei einer maximalen Hublänge von 600 mm. Beide Endlagen sind vor Ort stufenlos über eine patentierte mechanische Einstelleinheit verstellbar, was die Inbetriebnahme erleichtert.

Aufbau und Schutz
Aluminium-Druckgussgehäuse, eloxiertes Aluminium-Mantelrohr und Hubrohr aus Edelstahl gewährleisten hohe Korrosionsbeständigkeit. Schutzart IP69K (statisch) für Einsätze mit regelmäßiger Hochdruck- oder Dampfstrahlreinigung.

Steuerung und Optionen
Integrierte, einstellbare Endschalter ermöglichen präzise Positionierung. Einfache Polaritätsanschlüsse vereinfachen die Installation. Optionen: Positionsrückmeldung (Potentiometer), Endlagensignal, Kabellängen 1,5 m / 3 m / 5 m, Notbetätigung, Sonderhübe und Sondereinbaumasse (werksseitig oder kundenseitig einstellbar). Verfügbar für 12 V DC oder 24 V DC.

Leistungsdaten
Max. Druckkraft: 6.000 N; Max. Zugkraft: 4.000 N; Max. Geschwindigkeit: 19 mm/s; Einschaltdauer: 10% / 20 min; Einbaumaß (B): Hub + 200 mm (min. 300 mm).

Typische Anwendungen

• Landmaschinen: Einstellen der Schnittbreiten, Bewegen von Spritzarmen
• Mobile und Off-Highway: Dosierung von Streuern, Verstellung von Bürsten
• Industrie und Logistik: Öffnen/Schließen von Deckeln, Formatverstellung von Maschinen, Dosierregelung
• Schiffstechnik: Sitzverstellung, Öffnen/Schließen von Luken, verstellbare Dächer, Absenken/Heben von Badeplattformen

Kundenvorteile

• Integrierte Steuereinheit für vereinfachte Installation
• Kompaktes Einbaumass
• Schutzklasse IP69K für raue Umgebungen
• Für Innen- und Außenanwendungen geeignet
• Stufenlos einstellbare Hublänge für flexible Integration

Technische Daten

• Kraft: max. 6.000 N Druck / 4.000 N Zug
• Geschwindigkeit: max. 19 mm/s
• Hublänge: max. 600 mm
• Einbaumaß (B): Hub + 200 mm (min. 300 mm)
• Einschaltdauer: 10% / 20 min
• Positionsrückmeldung: optional (Potentiometer)
• Betriebsspannung: 12 V DC oder 24 V DC
• Integrierte Endabschaltung: ja (einstellbar)
• Endlagensignal: optional
• Schutzart: IP69K (statisch)
• Lagertemperatur: -40 °C bis +80 °C
• Aufnahme Kolbenstange: Edelstahl, Bohrung 10,1 mm
• Aufnahme Gehäuseseite: Aluminium Druckguss, Bohrung 10,1 mm
• Material Hubrohr: Edelstahl
• Material Gehäuse: Aluminium Druckguss
• Gehäusefarbe: ähnlich RAL 9005 (schwarz)
• Anschluss: Kabel (freies Ende) mit Stecker (antriebsseitig)
• Kabellängen: 1,5 m, 3 m, 5 m
• Optionen: Sonderhübe, Sondereinbaumasse, Notbetätigung
