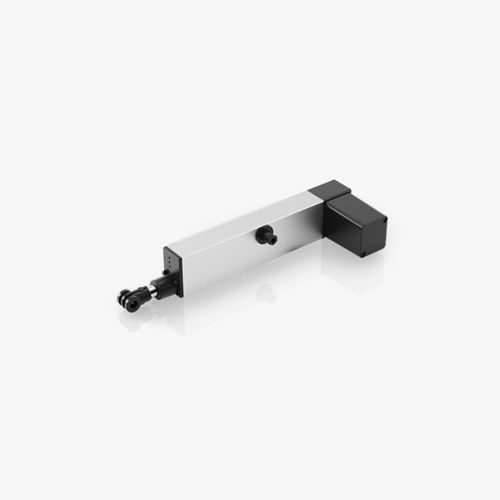

Elektrischer Antrieb BGR 015

linearAluminiumprofilanodisiertes Aluminium

Allgemein
Der Elektrozylinder BGR 015 ist ein konfigurierbarer, kompakter Antrieb für eine Vielzahl industrieller Anwendungen. Stufenlos einstellbare Hublängen bis 300 mm, unterschiedliche Einbaulängen und eine Verstellgeschwindigkeit bis 100 mm/s ermöglichen den Einbau in beengten Konstruktionen.

Vorteile

• Kompakt: Für begrenzte Einbauräume entwickelt.
• Schnell: Verstellgeschwindigkeit bis 100 mm/s.
• Präzise: Wiederholgenauigkeit < 1 mm.
• Robust: Gehäuse mit Schutzart IP54 (statisch).
• Wartungsfrei: Hochwertige Antriebe ohne regelmäßigen Wartungsbedarf.
• Sicher: Zuverlässige Endlagenbegrenzung und Überstromschutz.

Standardausstattung (Kerndaten)
Kraft: max. 1000 N
Geschwindigkeit: max. 100 mm/s
Hublänge: min. 15 mm – max. 300 mm (stufenlos)
Einbaumaß (A): Hub + 144 mm (fest) / Hub + 184 mm (einstellbar)
Einschaltdauer: 10%
Positionsrückmeldung: optional
Betriebsspannung: 12 VDC oder 24 VDC
Integrierter Endschalter: ja
Endlagensignal: optional
Schutzart: IP54 (statisch)
Selbsthemmung: bis Nennlast
Lager-/Lagertemperatur: -20 °C bis +60 °C

Komponenten / Materialien

• Kolbenstangenaufnahme: POM, Bohrung 10,1 mm
• Gehäuseaufnahme: POM, Bohrung 10,1 mm
• Hubrohr: Edelstahl
• Gehäuse: POM und eloxiertes Aluminiumprofil
• Anschluss: Kabel (Standardlänge 1,5 m)

Optionen und Konfiguration

• Wählbare Aufhängungen und Halter.
• Sonderhübe ab Werk oder kundenseitig einstellbar.
• Unterschiedliche Getriebefassungen zur Kombination von Kraft und Geschwindigkeit.
• Positionsrückmeldung: potentialfreie oder potentialgebundene Endlagensignale, hochpräzises Potentiometer.
• Kabellänge und Stecker konfigurierbar.

Steuerung, Überwachung und Signale
Steuerung: Spannungs-Polaritätssteuerung.
Positionsrückmeldung: potentialgebundene Endlage, potentialfreie Endlage, Potentiometer.
Monitoring: Strombegrenzung als Überlastschutz.

Typische Anwendungen

• Industrie & Logistik: Öffnen/Schließen von Fenstern und Abluftklappen, Bewegen von Klappen und Abdeckungen.
• Mobile & Off-Highway: Regelung der Frischluftzufuhr, Beschattungssteuerung, Öffnen/Schließen von Stauraumfächern.
• Schiffstechnik: Regelung von Luftversorgung und Beschattung, Öffnen/Schließen von Staufächern.

Kundenvorteile

• Kompaktes Design für beengte Einbausituationen
• Robustes Gehäuse, Schutzart IP54
• Stufenlos einstellbare Hublänge bis 300 mm
• Einfache Integration und konfigurierbare Rückmeldungsoptionen
• Verstellgeschwindigkeit bis zu 100 mm/s

Technische Spezifikationen

• Modell: BGR 015
• Maximale Kraft: 1000 N
• Maximale Geschwindigkeit: 100 mm/s
• Hublängen: 15 mm – 300 mm (stufenlos)
• Einbaumaß (A): Hub + 144 mm (fest) / Hub + 184 mm (einstellbar)
• Einschaltdauer: 10%
• Betriebsspannung: 12 VDC oder 24 VDC
• Integrierter Endschalter: ja
• Endlagensignal: optional
• Schutzart: IP54 (statisch)
• Selbsthemmung: bis Nennlast
• Lagerungstemperatur: -20 °C bis +60 °C
• Kabellänge: 1,5 m (Standard)
• Materialien: Hubrohr Edelstahl; Aufnahmen POM; Gehäuse Profil Aluminium eloxiert
• Optionale Rückmeldungen: Potentiometer, Endlagensignale (potentialgebunden/potentialfrei)
• Monitoring: Strombegrenzung
