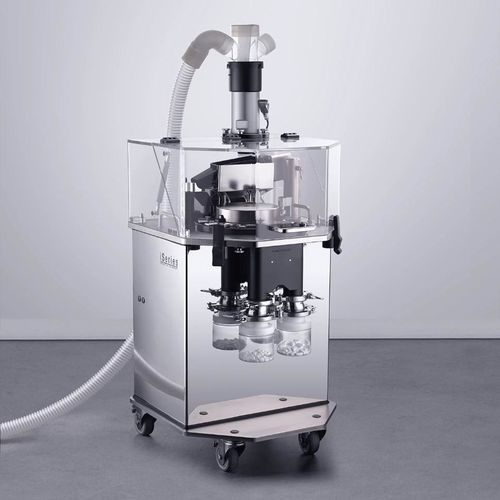

Verschiebekraft-Prüfmaschine iTest 4P

HärteGewichtDimension

Überblick
Der iTest – 4-Parameter IPC-Tester ist eine neue Generation automatischer Tablettenprüfsysteme für Integrated Process Control (IPC). Konzipiert für den Einsatz als eigenständiges Gerät mit eigenem HMI oder in Kombination mit einem aufwärts fördernden Tablettenentstauber, ermöglicht das Modul präzise Analysen von Gewicht, Dicke, Härte und Länge/Durchmesser von Tabletten.

Hauptvorteile

• Echtzeitprüfung von Gewicht, Dicke, Länge/Durchmesser und Härte
• Staubfreie Vakuumförderung
• Kompatibel mit jeder Tablettenpresse
• 21 CFR Part 11 konform
• cGMP-Design, einfach zu handhaben und zu reinigen
• Klare Trennung zwischen Produkt- und Maschinenbereich
• Containment bis OEB4

Beschreibung

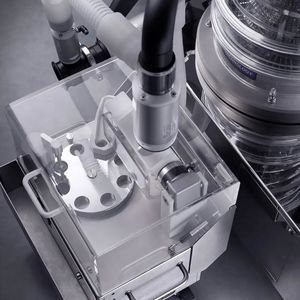

Diese Tablettenprüfeinheit ist so ausgelegt, dass eine strikte Trennung zwischen Staub, Fragmenten und dem Produktionsfluss gewährleistet ist, wodurch sie sich für kontinuierliche Fertigungsumgebungen eignet. Tabletten werden direkt aus der Presse entnommen und vakuumgeführt über einen flexiblen Schlauch zum Tester transportiert, wo jeder Parameter anhand vorprogrammierter Rezepte geprüft wird. Das Design legt Wert auf einfache Reinigung und sichere Wartung mit vollständiger Trennung der Produktzone von mechanischen und elektrischen Komponenten. Alle produktberührenden Teile sind vollständig zugänglich und werkzeugfrei demontierbar, um Servicearbeiten zu vereinfachen und maximale Hygiene sicherzustellen. Das System ist mit Containment bis OEB4 erhältlich.

Technische Merkmale / Spezifikationen

• Modell / Handelsbezeichnung: iTest
• Produktreihe: iRange
• Produkttyp: Tablette
• Funktion: Qualitätskontrolle
• Anwendungsbereich: F&E, Produktion
• Wägezelle: Sartorious WZA224-L
• Wägeeinheit: 1 mg / 0,1 mg (einstellbar)
• Wagebereich: 10 mg - 50 g
• Wägegenauigkeit: ± 1 mg in stabiler Umgebung
• Dickenmessung - Antrieb: Stepper-Motor; Messprinzip: Magnetsensor; Einheit: mm (inch); Bereich: 3 - 18 mm; Genauigkeit: ± 0,05 mm
• Härtemessung - Antrieb: Stepper-Motor; Messprinzip: Dehnungsmessstreifen (DMS); Messbereich: 4 - 400 N (erweitert 8 - 800 N); Messgenauigkeit: ± 2 N (bei 800 N ± 4 N)
• Durchmesser-/Längenmessung - Antrieb: Stepper-Motor; Messprinzip: Stepper-Motor; Einheit: mm (inch); Bereich: 3 - 25 mm; Bereich (Oval): 5 - 20 mm; Genauigkeit: ± 0,1 mm
• Kraftmessung: Lastmesszelle
• Krafteinheiten: N (Kp, Sc)
• Kraftanstieg: 250 N/s
• Arbeitsgeschwindigkeit (Druckbacke): 0,35 mm/s
• Näherungs- & Rücklaufgeschwindigkeit (Druckbacke): 8,5 - 17 mm/s einstellbar
• Minimale Produktgröße: Ø 4 mm
• Maximale Produktgröße: Ø 25 mm
• Containment-Level: Staubdicht / Contained (bis OEB4 verfügbar)
• Probenförderung: Staubdichte Vakuumförderung (optional Venturi)
• Geforderte Luftabsaugung: Zwischen 120 - 200 m3/h
• Anschluss Staubabsaugung: Flex Connect © (Ø56,3 mm)
• Gefordertes Druckluftvolumen: 80 - 350 l/min - Min. 4,5 bar
• Druckluftanschluss: KS4
• Netzanschluss: 100 bis 240 VAC ± 10 %
• Frequenz: 50 Hz / 60 Hz
• Betriebstemperatur: 15 - 25 °C
• Max. relative Luftfeuchte: 60%
• Metallkontaktteile: Edelstahl 316L; Aluminium mit Oberflächenbehandlung
• Nichtmetallische Kontaktteile: POM C - PU - Silikon
• Oberflächenrauheit Kontaktteile: Ra ≤ 0,8 µm
• Rahmenteile: Edelstahl 304
• Rahmenoberfläche: Spiegelpoliert
• Rahmen auf Rädern montiert: Ja
• IQ-OQ-Protokoll: Verfügbar
• Materialzertifikate: Verfügbar
• Verpackung: Holzkiste
• Nettogewicht: 80 kg
• Standfläche: 490 mm x 490 mm
• Einlaufhöhe: 1165 mm
