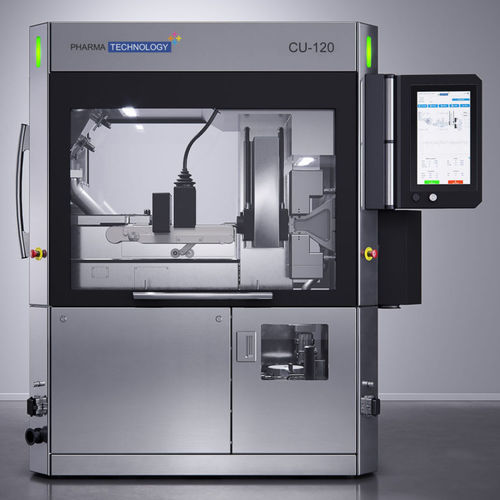

Nahinfrarot-Inspektionssystem CU-120

MassenautomatischQualität

Übersicht
Der CU-120 liefert eine Echtzeit-Content-Uniformity-Analyse und kann 100 % der nicht-konformen Tabletten inline auswerfen. Jede Tablette wird von einer Multipunkt-NIR-SRS-Sonde (Near-Infrared Spatially Resolved Spectroscopy) zur Vorhersage der API-Konzentration inspiziert, während ein 3D-Mikrowellenresonator die individuelle Masse kontaktlos misst, wodurch eine zerstörungsfreie Hochdurchsatzüberwachung möglich ist.

Integrierte Technologien

• Multipunkt NIR-SRS-Spektroskopie zur Echtzeitvorhersage der API-Konzentration pro Tablette
• 3D-Mikrowellenresonator zur kontaktlosen Messung des Einzelgewichts
• Gekapselte Wägezelle oder 4‑Parameter‑Tester für Gewicht, Dicke, Härte und Durchmesser
• Automatische Kalibrierung über lineare Regression zur Erhaltung der Messpräzision

Hauptvorteile

• 100 % Content-Uniformity-Prüfung Ihrer Produkte
• Ermöglicht Real Time Decision (RTD) für Freigabe und Ausschuss
• Geeignet zum Nachweis der Endqualität in Chargen- oder Lohnfertigung
• Verkürzt den Ausschussstrategie-Prozess
• Unterstützt konventionelle Stichprobenprüfungen physikalischer Tablettenattribute (Gewicht, Dicke, Härte, Durchmesser)
• Inspektionsmaschine für Chargenwiederherstellung, globale Chargenqualitätsprüfung und Fälschungsdetektion

Echtzeitsteuerung und Reporting
Durch die Kombination von NIR-SRS-Spektroskopie und Mikrowagenwägung liefert das Gerät Content-Uniformity-Ergebnisse in Echtzeit und kann nicht-konforme Tabletten inline auswerfen. Alle Ergebnisse werden von Hochgeschwindigkeitsprozessoren verarbeitet und in CFR 21 Part 11-konformer Software protokolliert. Die Benutzeroberfläche unterstützt schrittgeführte Bedienung und Datenexport über USB oder Integration über OPC UA.

Entwickelt für Produktion und F&E
Für Produktionsumgebungen und F&E-Labore konzipiert, bietet der CU-120 schnelle Formatwechsel, geringen Wartungsaufwand, hohe Konfigurierbarkeit, CE-Zertifizierung und eine vollständige Dokumentationsakte. Er eignet sich zur Chargenwiederherstellung, Mix‑up‑Erkennung und Fälschungsprävention, mit optionaler Unterstützung für die Entwicklung chemometrischer Modelle.

Technische Daten

• Maximale Inspektionsgeschwindigkeit: 120.000 Tab/h
• Minimale Produktbreite: 6 mm
• Maximale Produktbreite: 24 mm
• Maximale Produkthöhe: 9 mm
• Wägebereich: 200 mg bis 2000 mg
• 3D-Massenmessgenauigkeit: +/- 1 mg (3 Sigma)
• Luftabsaugung: Integrierter HEPA-Filter H13
• Erforderliche Druckluft: Min 500 L/min - Min. 6 bar
• Geräuschpegel: <70 dB(A)
• Stromversorgung: 380 V 3ph + N + PE
• Frequenz: 50 Hz / 60 Hz
• Nicht-metallische Kontaktteile: FDA-zugelassen
• Produkttyp: Tablette
• Funktion: Qualitätskontrolle
• Containment-Level: Staubdicht
• Anwendungsbereich: F&E, Produktion
• Produktreihe: Q-Control
