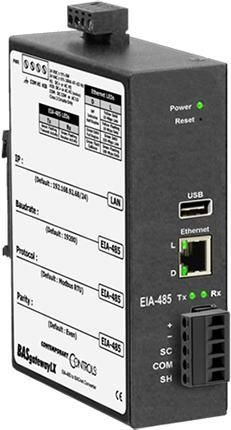

Gateway für Kommunikation BASGLX-M1

Ethernet TCP/IPRS-232RS-485

Produktübersicht
Das BASGLX-M1 BACnet-Gateway ermöglicht Protokollübersetzung und Überwachung zwischen einem Pertronic F220 Brandmeldeanzeigepanel und einem Building Management System (BMS). Das Gerät wandelt ausgewählte Modbus/GPIB-Paneldaten in BACnet-Objekte zur Integration in BACnet-fähige BMS-Plattformen um.

Funktionalität
Die Konfigurationssoftware ermöglicht Integratoren, Panel-Datenpunkte auf BACnet-Objekte abzubilden. Das Gateway überwacht Broadcasts des Pertronic F220 und meldet definierte Zustände und Ereignisse an das BMS via BACnet/IP über Ethernet.

Merkmale

• BACnet-Schnittstelle zwischen Pertronic F220 (und kompatiblem F120A) Brandmeldepanel und BMS
• Contemporary Controls BASGatewayLX Gateway-Modul verbunden mit Pertronic GPIB-M Modbus-Interface
• 10/100 Mbps Ethernet mit Auto-Negotiation und Auto-MDIX für die BMS-Netzwerkverbindung
• Konfigurierbare BACnet-Objekte zur Darstellung von Panel-Zuständen (Alarm, Isolate, Sprinkler, Evacuate, Fehler, Kommunikation)
• Unterstützung von Software-Entitäten des Panels (z. B. Brigade, Smoke Alarm, Call Point Alarm) gemäß Panel-Konfiguration
• GPIB-Modbus-Modul mit RS232-Anschluss zur Konfiguration
• Optisch isolierter RS-485-Anschluss zur Panel-Verbindung; in der Regel im Brandmeldegehäuse installiert

Bestellinformationen
BASGLX-M1 | BASgatewayLX Modbus zu BACnet Gateway (erfordert Modbus GPIB)

Dokumente
Datasheet verfügbar
Installationshinweis verfügbar

Technische Daten

• Schnittstellenprotokoll: BACnet (BACnet/IP)
• Ethernet: 10/100 Mbps mit Auto-Negotiation und Auto-MDIX
• Konnektivität: Ethernet-Anschluss zum BMS-Netzwerk
• Gateway-Modul: Contemporary Controls BASGatewayLX
• Modbus-Interface: Pertronic GPIB-M Modbus Interface
• GPIB-Modbus-Konfiguration: RS232-Anschluss
• Panel-Anschluss: optisch isolierter RS-485-Anschluss
• Kompatible Panels: Pertronic F220 und F120A
• Installation: Normalerweise im Brandmeldegehäuse installiert
