3-Achs-Motorsteuerplatine RS485 series

embeddedBrandmeldeAnzeige

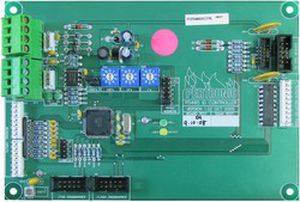

Der Kontrolleur Input-/OutputRS485 ist ein vielseitig begabtes LED-Anzeigesteuerungsbrett, das an den Bus RS485 der Pertronic Feuersignalverkleidungen als LED-mimische Art anschließt. Ein Hardware-Zusatzbrett erlaubt, dass sie für eine Vielzahl der Vielzweck-LED-Anzeigenlösungen wie Steueranzeige des Ventilator-F120 oder Bild-Anzeigen des Aufstellungsortes verwendet wird. Der Steuerpult Input-/OutputRS485 kann als Teil der Feuersignal-Verkleidung oder als Vorrichtungsdirektübertragung von der Verkleidung benutzt werden. Die Open-Collector-Bretter 24-Way und 48-Way können in Verbindung mit dem LED-Adressen-Steuerpultbrett benutzt werden, um eine kosteneffektive und einfache Lösung für die Kontrolle vieler verbundenen LED und/oder Relais zur Verfügung zu stellen. Eigenschaften Robuster mikroprozessorgesteuerter Entwurf Entfernbare Einsteckanschlüß für schnelle und einfache Installation Verbindungsstücke nehmen 0.8mm2 zum Kabel 3.3mm2 an Bordlampen-Test und Basisadresseüberprüfung StandardPertronic Anzeigen-Zusatzschnittstelle Open-Collector-Karte des Ausganges 24-Way oder 48-Way Peripherie 10 x 24-Way oder 10 Open-Collector-Bretter x-48-Way können verkettet sein, bis 480 maximale Ausgänge zur Verfügung zu stellen wandelt allgemeines Brett des Relais-8-Way Open-Collector-Ausgänge in Relaiskontakte um Adressen-Überbrückerverbindungen des Nachahmer-RS485 Drehdekadenschalter für Adressenoffseteinstellungen des Anfangsled Adresse versetzt zu >LED 2000 Pertronic RS485 Kommunikationen als LED-mimische Vorrichtung
