Selbstklettersystem RCS series

Produktbeschreibung

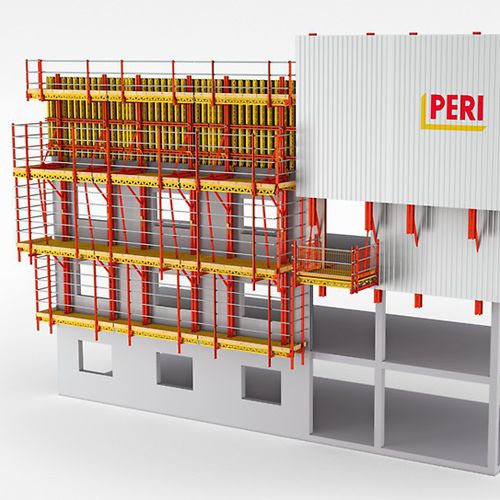

Das RCS ist ein modulares Schienenklettersystem für Wandschalungen und kletterschutzwände. Schienengeführtes Klettern hält die bewegliche Einheit permanent am Bauwerk, sodass ein schnelles und sicheres Geschoss-für-Geschoss-Vorgehen per Kran oder mit mobiler Kletterhydraulik möglich ist. Das System lässt sich an projektspezifische Anforderungen anpassen und eignet sich für mehrgeschossige Bauwerke.

Vorteile

• Schienengeführtes Klettern mit Kletterschuh-Verbindung für dauerhafte Verankerung während des Klettervorgangs
• Modulare Komponenten zur Anpassung an unterschiedliche Geschosshöhen und Fassadengeometrien
• Einheiten werden per Kran oder mit mobiler Kletterhydraulik umgesetzt; kranunabhängiger Betrieb möglich
• Montage an Wänden und Plattenrändern; horizontale Schienenanordnung möglich bei großen Auskragungen
• Ausgelegt für sicheren Betrieb auch bei windigen Bedingungen

Varianten

• RCS C — Schalungsgerüst — Standardanwendung zur Unterstützung von Wandschalungen; empfohlene Geschosshöhen 2,70 m bis 4,50 m; mit Fahrwagen (90 cm Rückfahrt)
• RCS CL — Leichte Kletterschalung — für Außenfassaden und Kerne bei mittelhohen Bauwerken; geeignet bei begrenzter Krankapazität oder -zeit
• RCS P — Kletterschutzwand — Einhausung und Geländer für lückenlosen Perimeterschutz der Rohbaugeschosse

Anwendungen

• Hoch- und mehrgeschossiger Bau, wenn permanente Verbindung der Einheit zum Bauwerk während des Kletterns erforderlich ist
• Verwendung als Kletterschalung für Wandbetonage und als integrierte Schutzwände für Perimetersicherheit
• Projektbeispiele: V&A East; 80 Charlotte Street; Hollis Croft

Technische Daten

• Typ: modulares Schienenklettersystem (Serie RCS)
• Kletterführung: schienengeführt mit Verbindung durch Kletterschuhe
• Verschiebung: per Kran oder mobile Kletterhydraulik (kranunabhängiger Betrieb möglich)
• Lochtrapez/Trame der Schienen: 125 mm für variable Anpassung der Plattformen
• Empfohlene Geschosshöhen (RCS C): 2,70 m bis 4,50 m
• Rückfahrweg Fahrwagen (RCS C): 90 cm
• Maximale Gesamtlast Bühne+Schalung: bis zu 10 t (projektabhängig)
• Gewicht Kletterschuh (ca.): 20 kg
• Befestigung: Wand- und Deckenbefestigung; kompatibel mit VARIOKIT-Komponenten
