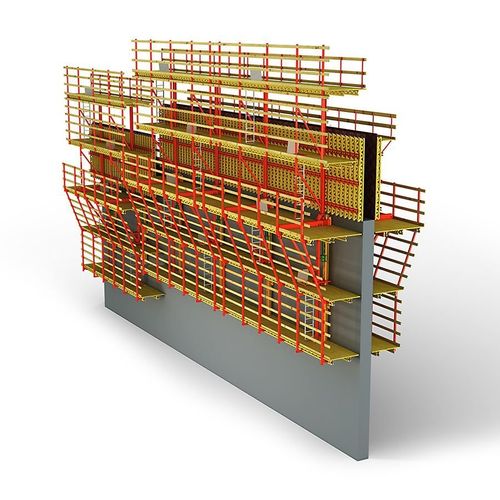

Einmast-Selbstklettersystem ACS series

Kurzbeschreibung
Das Selbstklettersystem ACS nutzt integrierte hydraulische Klettereinheiten, die Wandschalung und Arbeitsbühnen verbinden, um ein kranunabhängiges Höhenversetzen zu ermöglichen. Varianten stehen für Fassaden, Kernbereiche, Schächte und geneigte Brückenpfeiler zur Verfügung. Die integrierte Hydraulik erlaubt das gleichzeitige Hochklettern mehrerer Einheiten, reduziert freiliegende Baukanten und verkürzt Schalzyklen zur Steigerung von Produktivität und Sicherheit.

ACS im Einsatz
Kranunabhängige, schnelle Ablaufzyklen: Schalung, Abbau und hydraulisches Klettern erfolgen in kurzer Folge, sodass Baufortschritt auch bei belegten Kränen möglich ist.
Witterungsunabhängiges Arbeiten: Bühnen können bei Bedarf eingehaust werden und schützen das Personal vor Wind und Wetter.
Stabile Arbeitsbühnen: Die Bühnen sind für hohe Lasten ausgelegt, etwa Lagerung von Material oder Betonverteiler.

Varianten des ACS Selbstklettersystems

• Es stehen sechs ACS-Varianten zur Verfügung, passend zu Projektanforderungen.
• ACS R Selbstklettersystem – Standardsystem mit Fahrwagen und oben offener Schalung für einfachen Bewehrungseinbau.
• ACS P Plattformsystem – für vorauslaufende Hochhauskerne und turmartige Bauten mit großzügigen Lager- und Arbeitsflächen.
• ACS G Ausführung mit Galgen – für das Betonieren von Wand und Decke in einem Guss oder für runde Bauwerke; beide Schalungsseiten hängen an auskragenden Galgen.
• ACS V Verstellbare Variante – für geneigte Bauwerke wie Brückenpylone; die Plattformen bleiben stets horizontal.
• ACS S Schachtschalung – für Treppenhäuser oder kleine Aufzugsschächte mit einem mittig angeordneten Kletterwerk.
• ACS C Kernschalung – für das Umsetzen großflächiger Kernschalungen inklusive Betonverteiler und Baustellenausrüstung.

Anwendung & technische Spezifikationen

• Hydraulisch betriebenes, kranunabhängiges Klettersystem.
• Klettereinheiten bestehen aus Wandschalung und Arbeitsbühnen.
• Integrierte Hydraulik ermöglicht gleichzeitiges Klettern mehrerer Einheiten.
• Geeignet für Fassaden, Kerne, Schächte und geneigte Brückenpfeiler.
• Konzipiert zur Verkürzung der Schalzyklen, zur Steigerung der Produktivität und zur Verringerung freiliegender Kanten.
• Verfügbare Varianten: R, P, G, V, S, C.
• Typische Geschosshöhen: 2,70–4,50 m.
• Maximale Gesamtlast (Bühne + Schalung): ca. 20 t.
• Typische Hubgeschwindigkeit: 0,5 m/min.
• Bühnen können eingehaust werden und sind für hohe Wind- und Nutzlasten ausgelegt.
