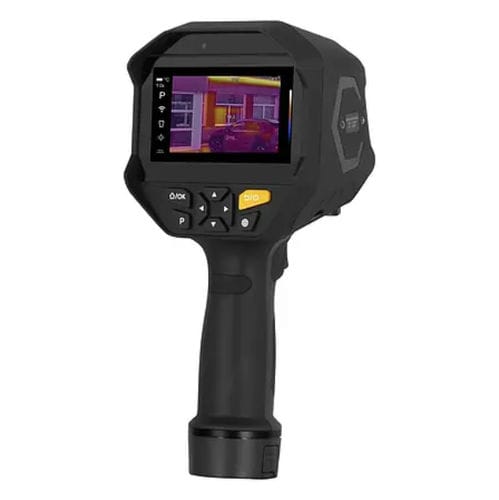

Inspektionskamera PCE-TC 37

digitalIndustrieThermo

Beschreibung
Inspektionskamera mit LC-Touchdisplay 4,3" / IR-Auflösung 640 x 512 Pixel / 8 MP Digitalkamera mit Bildfusion / Laser-Entfernungsmessung / WLAN, USB-C und HDMI / 7 Farbpaletten / wechselbarer Akku

Die Inspektionskamera eignet sich für Anwendungen in der Industrie, Instandhaltung, Gebäudetechnik, Elektrotechnik sowie für Service- und Wartungsarbeiten. Mit einem Temperaturmessbereich von -20 … +1200 °C, einer Auflösung von 0,1 °C und einer Genauigkeit von ±2 °C bzw. ±2 % v. Mw. ermöglicht die Inspektionskamera eine präzise Erfassung von Temperaturverteilungen. Die IR-Auflösung von 640 x 512 Pixel sowie die thermische Empfindlichkeit von <40 mK bei 25 °C ermöglichen die Darstellung auch geringer Temperaturunterschiede.

Die Inspektionskamera verfügt über eine 8-Megapixel-Digitalkamera mit Bildfusion, Bild-in-Bild-Funktion und integrierter Beleuchtung für Aufnahmen bei schlechten Lichtverhältnissen. Das 4,3 Zoll große LC-Touchdisplay mit Tastenbedienung ermöglicht eine komfortable Bedienung. Zur Bestimmung des Messabstands ist die Inspektionskamera mit einer Laser-Entfernungsmessung ausgestattet. Die Zielentfernung kann manuell von 0,5 … 50 m eingestellt werden. Zusätzlich verfügt die Kamera über eine Maximaltemperatur-Erkennung und eine Minimaltemperatur-Erkennung zur schnellen Lokalisierung von Temperaturabweichungen.

Der einstellbare Emissionsgrad von 0,01 … 0,99 ermöglicht Messungen an unterschiedlichen Materialien. Die Kamera arbeitet im Wellenlängenbereich von 8 … 14 µm und verfügt über eine Bildfrequenz von 50 Hz. Zur Dokumentation können Fotos im JPG-Format und Videos im MP4-Format aufgenommen und gespeichert werden. Der interne 32-GB-Speicher kann über eine Micro-SD-Karte bis 256 GB erweitert werden.

Über WLAN, USB-C und Mini-HDMI lassen sich Daten übertragen und Bilder auf externen Geräten darstellen. Weitere Funktionen sind eine PC-Software zur Wärmebildanalyse, sieben Farbpaletten, eine automatische Abschaltung sowie ein optischer und akustischer Temperaturalarm mit einstellbaren oberen und unteren Grenzwerten. Bei Erreichen der eingestellten Grenzwerte erfolgt eine visuelle und akustische Alarmierung. Die Inspektionskamera eignet sich zur thermischen Überprüfung von elektrischen Anlagen, Maschinen, Gebäuden sowie Heizungs- und Klimasystemen.

Merkmale

• Wärmebildaufnahme mit 640 x 512 Pixel IR-Auflösung
• Temperaturmessbereich -20 … +1200 °C
• Thermische Empfindlichkeit <40 mK bei 25 °C
• 8 MP Digitalkamera mit Bildfusion und Bild-in-Bild
• Laser-Entfernungsmessung
• Max./Min.-Temperaturerkennung
• Temperaturalarm mit einstellbaren Grenzwerten
• Foto- und Videoaufnahme (jpg, mp4)
• WLAN-, USB-C- und HDMI-Schnittstelle
• PC-Software zur Wärmebildanalyse
• Einstellbarer Emissionsgrad 0,01 … 0,99

Lieferumfang (Kurz)

• 1 x Inspektionskamera PCE-TC 37
• 1 x Transportkoffer mit Tragegurt
• 1 x PC-Software auf USB-Stick
• 1 x 4 K HDMI-Kabel 1,2 m
• 1 x Bedienungsanleitung
• 1 x Reinigungstuch
• 1 x Handschlaufe
• 1 x USB-C Kabel

Charakteristiken / Spezifikationen

• Temperatur (Messbereich): -20 ... +1200 °C
• Temperatur (Auflösung): 0,1 °C
• Temperatur (Genauigkeit): ±2 °C / ±2 % v. Mw.
• Temperatur (Messbereich °F): -4 ... +2192 °F
• Temperatur (Auflösung °F): 0,18 °F
• Temperatur (Genauigkeit °F): ±3,6 °F / ±2 % v. Mw.
• Infrarot-Auflösung: 640 x 512 Pixel
• Einheiten: °C, °F, K, m, ft
• Displaytyp: LC Touch Display
• Displaygröße: 4,3"
• Speichermedium: Interner Speicher (32 GB)
• Speicher erweiterbar: Über SD-Karte bis 256 GB
• Schnittstellen: Micro SD-Karte, USB-C, Mini-HDMI, WLAN
• Kameraauflösung: 8 Megapixel
• Betriebsdauer: 5 h
• Automatische Abschaltung: 5 ... 60 min.
• Alarm: akustisch, optisch
• Alarmmodi: oberer/unterer Grenzwert einstellbar
• Emissionsgrad: 0.01 ... 0.99
• Objektiv: 25 mm
• Wellenlängenbereich: 8 ... 14 µm
• Sichtfeld (FOV): IR 17,46° × 13,14°; Digitalkamera D: 73° / H: 66° / V: 40°
• Farbpaletten: Eisenrot, Regenbogen, Weiß heiß, Schwarz heiß, Lava, Regenbogen mit hohem Kontrast, Arktis
• Bild/Videoformat: jpg, mp4
• Messabstand: 0.5 ... 40 m
• Thermische Empfindlichkeit: 40 mK
• Bildfrequenz: 50 Hz
• Menüsprache: Deutsch, Englisch (US), Englisch (GB), Französisch, Spanisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Koreanisch, Arabisch
• Schutzklasse (Gerät): IP54
• Spannungsversorgung: 5 V DC
• Steckertyp: Gerät-Eurostecker
• Akku: 1 x 3,7 V intern, Lithium-Ionen Akku
• Akku Kapazität: 5000 mAh
• Akku Leistung: 18,5 Wh
• Betriebsbedingungen: -10 ... 60 °C, 10 ... 90 % r. F.
• Lagerbedingungen: -40 ... 85 °C, 10 ... 90 % r. F.
• Abmessungen (L x B x H): 256 x 120 x 120 mm
• Gewicht: 785 g
