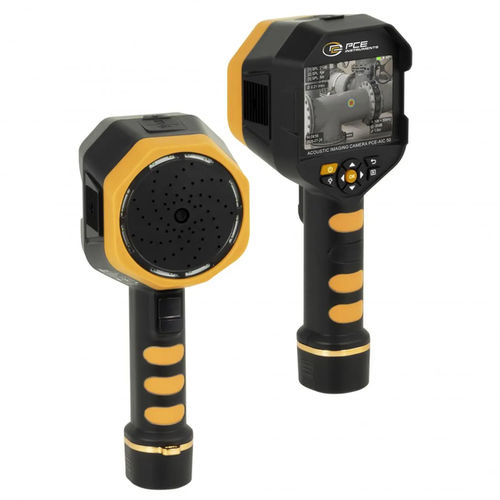

Akustische Kamera PCE-AIC 50

mit Mikrofonarraysfür Forschung und Entwicklungzur Prozessüberwachung

Beschreibung Die akustische Kamera PCE-AIC 50 ist ein Messsystem zur schnellen und zuverlässigen Lokalisierung von Schallquellen sowie zur Erkennung von Druckluft-, Gas- und Vakuumleckagen. Ausgestattet mit einer 64‑Kanal‑MEMS‑Mikrofonmatrix, hochauflösender Optik und intelligenter Analysesoftware ermöglicht sie präzise akustische Visualisierungen in industriellen Umgebungen. Die Kombination aus akustischer und optischer Erfassung erlaubt Echtzeit‑Visualisierung und Dokumentation von Schallereignissen.

Funktionen und Einsatzgebiete Das Gerät erfasst Schallsignale im Frequenzbereich von 2 kHz bis 100 kHz und deckt damit hörbare sowie hochfrequente Geräusche ab. Die Erfassungsreichweite liegt bei etwa 0,3 m bis 50 m. Typische Einsatzbereiche: vorbeugende Instandhaltung, industrielle Inspektionen, Zustandsüberwachung von Maschinen und Anlagen, Lokalisierung von Druckluft-/Gas-/Vakuumleckagen, Erkennung von Teilentladungen, Fehlersuche an mechanischen Komponenten und Lärmquellenanalyse in Produktion, Energieversorgung, Gebäudetechnik und Forschung.

Videos / Aufzeichnung / Übertragung Integrierter Speicher (8 GB) mit Micro‑SD‑Erweiterung bis zu 512 GB. Möglichkeit zur Erstellung und Speicherung von Analyseberichten direkt auf dem Gerät. Unterstützt WLAN (2,4 GHz und 5 GHz) für drahtlose Bildübertragung und komfortable Datenübertragung.

Merkmale

• 64‑Kanal Digitalmikrofon‑Array (MEMS) für präzise Schallquellenlokalisierung
• Frequenzbereich: 2 kHz bis 100 kHz
• Erfassungsreichweite: 0,3 m bis 50 m
• Bildrate ≥ 25 FPS für akustische Bildgebung
• Integrierte Gasaustritts‑ und Leckverlusterfassung mit Schätzfunktion
• 12‑Megapixel‑Kamera mit 72° Sichtfeld, feste Brennweite 3,9 mm
• Speicher: TF/Micro‑SD‑Kartenslot bis 512 GB
• Drahtlose Bildübertragung (WLAN 802.11a/b/g/n/ac)
• Stativbefestigung 1/4"

Spezifikation Allgemeine technische Daten:
Anzahl Messkanäle: 64
Frequenz: 2 ... 100 kHz
Display Typ: LCD
Displaygröße: 3,5 Zoll
Displayauflösung: 640 x 480
Speichermedium: Micro‑SD Karte
Speicherkapazität: 8 GB (erweiterbar auf bis zu 512 GB)
Schnittstellen: USB‑C, WLAN
Funkstandard: 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Sensor Empfindlichkeit: -26 ±1 dBFS
Kameraauflösung: 640 x 480
Stativgewinde: 1/4"
Sichtfeld (FOV): 72° ±3°
Farbpaletten: Regenbogen, Iron Red, White Hot
Sensoren: MEMS‑Mikrofone
Pixelgröße: 12 µm
Bildfrequenz: 25 fps
Brennweite: Fest 3,9 mm
Erfassungsreichweite: 0,3 ... 50 m
Menüsprache: Deutsch, Englisch (GB), Englisch (US), Spanisch, Chinesisch, Russisch, Französisch, Italienisch, Thailändisch, Polnisch, Tschechisch, Türkisch, Koreanisch, Finnisch, Japanisch, Schwedisch, Bahasa
Schutzklasse (Gerät): IP52
Spannungsversorgung: 5 V DC (USB‑C)
Akku: 2 x 3,7 V Akkupack, Lithium‑Ionen
Kapazität: 5000 mAh
Leistung: 18,25 Wh
Betriebsbedingungen: -20 ... 55 °C, 10 ... 95 % r. F.
Lagerbedingungen: -30 ... 65 °C, 10 ... 95 % r. F.
Abmessungen (L x B x H): 245 x 95 x 80 mm
Gewicht: 425 g

Lieferumfang

• 1 x Akustische Kamera PCE-AIC 50
• 2 x herausnehmbare Lithium‑Akkus
• 1 x USB‑C Ladekabel
• 1 x Aufbewahrungskoffer
• 1 x Bedienungsanleitung
