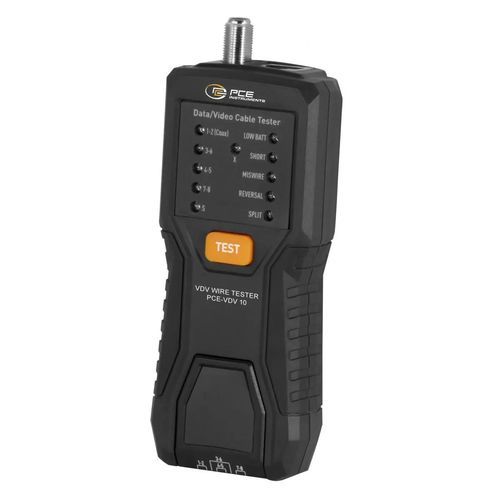

Netzwerktester PCE-VDV 10

NetzwerkLAN-KabelEthernet-Netzwerk

Kurzbeschreibung
Der PCE-VDV 10 ist ein tragbarer Netzwerktester zur Diagnose von Fehlern an Netzwerk- und Koaxialkabeln. Das zweiteilige System aus Hauptgerät und Remote-Einheit ermöglicht das Prüfen fest installierter Leitungen. Unterstützt werden geschirmte und ungeschirmte Twisted-Pair-Kabel (Cat 3 bis Cat 7A) sowie Koaxialkabel, wie sie in TV-, Antennen- und Überwachungssystemen verwendet werden.

Funktion und Einsatz
Der Tester führt Durchgangsprüfungen einzelner Adern (Pins 1…8), Verdrahtungsprüfungen zur Überprüfung der korrekten Zuordnung der Adernpaarungen sowie die Erkennung von Kurzschlüssen, Fehlverdrahtungen, Vertauschungen und Split-Pair-Fehlern durch. Zusätzlich wird die Schirmung geschirmter Kabel geprüft. Prüfbereich bis zu 305 m; minimale Kabellänge für Split-Pair-Erkennung ca. 0,5 m. Prüfsignale werden zwischen Hauptgerät und Remote-Einheit übertragen. Ergebnisse werden über LED-Anzeigen dargestellt: dauerhaft leuchtende LEDs signalisieren korrekte Verdrahtung, blinkende LEDs weisen auf Fehler hin. Status-LEDs kennzeichnen die Art des Fehlers (Kurzschluss, Fehlverdrahtung, Vertauschung, Split Pair). Einsatz in der Netzwerktechnik, Gebäudeverkabelung sowie in IT- und Kommunikationsinstallationen für Elektriker, Netzwerktechniker und Servicetechniker.

Merkmale

• Unterstützt geschirmte und ungeschirmte Kabel (Cat 3–Cat 7A, Koax)
• LED-Anzeigen für Status und Fehlerdiagnose
• Maximaler Kabelwiderstand: 100 Ω DC
• Maximale Kabellänge: bis 305 m
• Durchgangsprüfung
• Verdrahtungsprüfung
• Kurzschlussprüfung
• Adernpaarprüfung
• Schirmungsprüfung

Spezifikation
Allgemeine technische Daten:
Messfunktionen: Durchgangsprüfung, Verdrahtungsprüfung, Kurzschlussprüfung, Adernpaarprüfung, Schirmungsprüfung
Anschlüsse: RJ45, F-Buchse
Kabelarten: Koaxial; Cat 3; Cat 5; Cat 5e; Cat 6; Cat 6A; Cat 7; Cat 7A
max. Eingangsspannung: 60 V DC / 55 V AC
Schutzklasse (Gerät): IP20
Spannungsversorgung: Batterien
Akku/Batterie: 2 x 1,5 V AAA Batterie, Alkali-Mangan
Kapazität: 1270 mAh
Betriebsbedingungen: 0 ... 50 °C, 10 ... 90 % r. F. (nicht kondensierend)
Lagerbedingungen: -20 ... 60 °C, 10 ... 90 % r. F. (nicht kondensierend)
Abmessungen (L x B x H): 55 x 28 x 140 mm
Gewicht: 119 g

Lieferumfang

• 1 x Netzwerktester PCE-VDV 10
• 1 x Koax-Adapter (schwarz)
• 1 x Koax-Patchkabel (schwarz)
• 2 x Daten-Patchkabel 15 cm (rot)
• 2 x AAA 1,5 V Batterien
• 1 x Bedienungsanleitung

Technische Daten

• Gerätetyp: tragbarer Netzwerktester mit Remote-Einheit
• Unterstützte Kabelkategorien: Cat 3 - Cat 7A sowie Koax
• Prüfverfahren: Durchgangsprüfung, Verdrahtungsprüfung, Adernpaarprüfung, Kurzschlussprüfung, Schirmungsprüfung
• Anschlüsse: RJ45 und F-Buchse
• Maximale Kabellänge: 305 m; Mindestlänge Split-Pair-Erkennung: ca. 0,5 m
• Max. Kabelwiderstand: 100 Ω DC
• Anzeige: LED-Anzeigen für Status und Fehlerarten (Kurzschluss, Fehlverdrahtung, Vertauschung, Split Pair)
• Stromversorgung: 2 x 1,5 V AAA Batterien (Alkali-Mangan)
• Batteriekapazität: 1270 mAh
• Schutzklasse: IP20
• Betriebs- / Lagerbedingungen: 0 ... 50 °C (Betrieb), -20 ... 60 °C (Lagerung); 10 ... 90 % r. F. (nicht kondensierend)
• Abmessungen / Gewicht: 55 x 28 x 140 mm / 119 g
