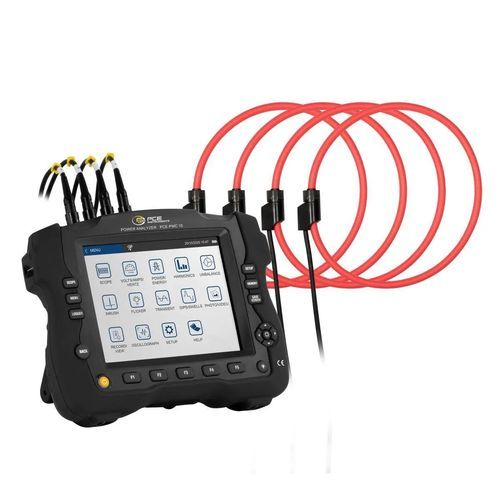

Energieverbrauch-Leistungsmessgerät PCE-PMC 10

digitaltragbardreiphasig

Produktbeschreibung
Der hochmoderne Leistungsmesser ermöglicht präzise und umfassende Messungen im Bereich Strom, Spannung, Frequenz, Leistung, Energieflimmern und Oberschwingungen. Er wurde speziell entwickelt, um sowohl in industriellen Anwendungen als auch bei der Analyse von Photovoltaik- oder Wechselrichteranlagen zuverlässige Daten zu liefern. Durch die gleichzeitige Überwachung aller drei Phasen sowie des Neutralleiters entsteht ein vollständiges Bild der elektrischen Anlage. Die Effizienzmessung von Wechselrichtern erlaubt eine detaillierte Analyse der Energieumwandlung, während die Netzsignalüberwachung kontinuierlich Abweichungen und Störungen erkennt. Dieser Leistungsmesser ist somit ein unverzichtbares Werkzeug für professionelle Energieanalysen. Dank moderner Kommunikationsschnittstellen wie Wifi lässt sich der Leistungsmesser einfach in bestehende Systeme integrieren und ermöglicht die drahtlose Auswertung von Messdaten. Die integrierte Logger-Funktion und der Speicher sichern alle relevanten Daten zuverlässig für eine spätere Analyse. Eine integrierte Oszilloskop-Funktion erlaubt die visuelle Darstellung von Signalverläufen, einschließlich Einschaltströmen, und unterstützt so die Analyse von transienten Phänomenen. Das 7,8-Zoll große Touch-Display sorgt für eine intuitive Bedienung und eine übersichtliche Darstellung aller Messwerte, Diagramme und Analysefunktionen. Der Leistungsmesser erfüllt die Anforderungen der IEC 61000-4-30 Klasse A und gewährleistet damit eine normgerechte Analyse der Netzqualitätsparameter. Dieser Leistungsmesser kombiniert Präzision, Vielseitigkeit und moderne Bedienfreundlichkeit und eignet sich ideal für Energieanalysen, Fehlerdiagnosen und Effizienzprüfungen in komplexen elektrischen Systemen.

Merkmale

• Messung aller drei Phasen und des Neutralleiters
• Effizienzmessung von Wechselrichtern
• Netzsignalüberwachung
• IEC 61000-4-30 Class A
• Wifi
• Logger-Funktion und Speicher
• Oszilloskop-Funktion
• Einschaltstrom
• 7,8-Zoll Touch Display
• PC-Software

Spezifikation
Gleichspannung DC
Messbereich: 1 ... 1000 V
Auflösung: 0,1 V
Genauigkeit: ±0,5 % v.Mw.

Gleichstrom DC
Messbereich: 0,5 ... 6000 A
Auflösung: 0,1 A
Genauigkeit: ±5 % ±5 Counts

Wechselspannung AC
Messbereich: 1 ... 1000 V
Auflösung: 0,1 V
Genauigkeit: ±0,5 % v.Mw.
Frequenzbereich: 42.5 ... 69 Hz

Wechselstrom AC
Messbereich: 0,5 ... 6000 A
Auflösung: 0,1 A
Genauigkeit: ±0,5 % v.Mw.

Phasenwinkel
Messbereich: -360 ... 0 °
Auflösung: 1 °
Genauigkeit: 1 °

Einschaltstrom
Messbereich: 0,5 ... 6000 A
Auflösung: 0,1 A
Genauigkeit: 0,5 % v.Mw.

Leistungsfaktor
Messbereich: 0 ... 1
Auflösung: 0,001
Genauigkeit: ±0,1 %

Flicker
Messbereich: 0 ... 20
Auflösung: 0,01
Genauigkeit: ±5 %

Unbalance (Spannung)
Messbereich: 0 ... 20 %
Auflösung: 0,1 %
Genauigkeit: ±0,1 %

Unbalance (Strom)
Messbereich: 0 ... 20 %
Auflösung: 0,1 %
Genauigkeit: ±1 %

Frequenz
Messbereich: 42,5 ... 460 Hz
Auflösung: 0,001 Hz
Genauigkeit: ±0,01 Hz

Oberwellenmessung (Harmonische)
Messbereich: 1 ... 50 (Ordnungszahl)
Strombereich: 0 ... 100 %
Spannungsbereich: 0 ... 100 %

Allgemeine technische Daten
Display Typ: Touch Display
Displaygröße: 7,8 Zoll
Speichermedium: SD-Karte
Speicherkapazität: 64 GB
Speicherintervall von: 1 s
Speicherintervall bis: 60 min.
Schnittstelle: USB-C, WiFi
Norm(en): IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
Maximaler Leitungsdurchmesser: 150 mm
Sicherheitsstandard: CAT III 1000V , CAT IV 600 V
Menüsprache: Englisch (GB), Englisch (US), Chinesisch
Schutzklasse (Gerät): IP42
Spannungsversorgung: 12 ... 15 V DC (Netzteil inkl.)
Steckertyp: Eurostecker
Akku/Batterie: 2 x 7,4 V intern , Lithium-Ionen Akku
Kapazität: 5200 mAh
Betriebsbedingungen: -10 ... 40 °C , 10 ... 95 % r. F.
Lagerbedingungen: -20 ... 60 °C , 10 ... 95 % r. F.
Abmessungen (L x B x H): 280 x 75 x 215 mm
Gewicht: 1834 g

Lieferumfang

• 1 x Leistungsmesser PCE-PMC 10
• 4 x Rogowskispule 150 mm
• 5 x abgewinkelter magnetischer Messadapter
• 5 x Krokodilklemme
• 5 x Prüfspitzen
• 1 x Messleitungssatz
• 1 x USB-C Kabel
• 1 x SD-Karte 64 GB
• 1 x Schultergurt
• 1 x Netzteil 15 V / 2,4 A
• 1 x Länderadapter für Netzteil
• 2 x Akku 7,4 V / 5200 mAh
• 1 x Bedienungsanleitung
• 1 x Transportkoffer
• 1 x PC-Software

Technische Merkmale / Spezifikationen

• Messung aller drei Phasen und des Neutralleiters
• Effizienzmessung von Wechselrichtern
• Netzsignalüberwachung
• IEC 61000-4-30 Class A
• Wifi
• Logger-Funktion und Speicher
• Oszilloskop-Funktion
• Einschaltstrom
• 7,8-Zoll Touch Display
• PC-Software
• Gleichspannung DC: 1 ... 1000 V, Auflösung 0,1 V, Genauigkeit ±0,5 % v.Mw.
• Gleichstrom DC: 0,5 ... 6000 A, Auflösung 0,1 A, Genauigkeit ±5 % ±5 Counts
• Wechselspannung AC: 1 ... 1000 V, Auflösung 0,1 V, Genauigkeit ±0,5 % v.Mw.
• Wechselstrom AC: 0,5 ... 6000 A, Auflösung 0,1 A, Genauigkeit ±0,5 % v.Mw.
• Phasenwinkel: -360 ... 0 °, Auflösung 1 °, Genauigkeit 1 °
• Einschaltstrom: 0,5 ... 6000 A, Auflösung 0,1 A, Genauigkeit 0,5 % v.Mw.
• Leistungsfaktor: 0 ... 1, Auflösung 0,001, Genauigkeit ±0,1 %
• Flicker: 0 ... 20, Auflösung 0,01, Genauigkeit ±5 %
• Unbalance (Spannung): 0 ... 20 %, Auflösung 0,1 %, Genauigkeit ±0,1 %
• Unbalance (Strom): 0 ... 20 %, Auflösung 0,1 %, Genauigkeit ±1 %
• Frequenz: 42,5 ... 460 Hz, Auflösung 0,001 Hz, Genauigkeit ±0,01 Hz
• Oberwellenmessung (Harmonische): 1 ... 50 (Ordnungszahl), Strombereich 0 ... 100 %, Spannungsbereich 0 ... 100 %
• Display Typ: Touch Display, Displaygröße: 7,8 Zoll
• Speichermedium: SD-Karte, Speicherkapazität: 64 GB
• Schnittstelle: USB-C, WiFi
• Norm(en): IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
• Maximaler Leitungsdurchmesser: 150 mm
• Sicherheitsstandard: CAT III 1000V , CAT IV 600 V
• Menüsprache: Englisch (GB), Englisch (US), Chinesisch
• Schutzklasse (Gerät): IP42
• Spannungsversorgung: 12 ... 15 V DC (Netzteil inkl.)
• Steckertyp: Eurostecker
• Akku/Batterie: 2 x 7,4 V intern , Lithium-Ionen Akku
• Kapazität: 5200 mAh
• Betriebsbedingungen: -10 ... 40 °C , 10 ... 95 % r. F.
• Lagerbedingungen: -20 ... 60 °C , 10 ... 95 % r. F.
• Abmessungen (L x B x H): 280 x 75 x 215 mm
• Gewicht: 1834 g
