USB-Gaussmeter Rotor-Check 400

Teslameterdigital

Kurzbeschreibung

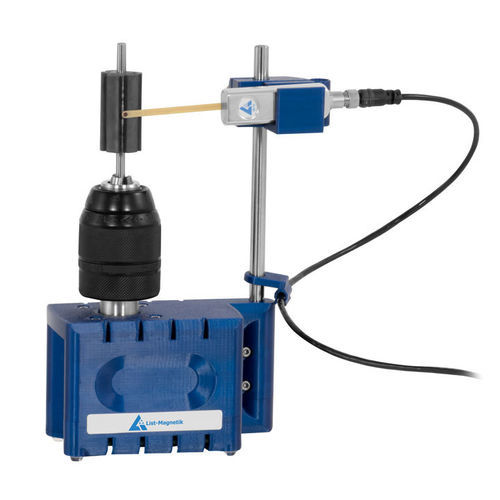

Das Rotor-Check 400 LM-MP-RC400 ist ein kompaktes Prüfgerät zur Charakterisierung des Magnetfeldstärke-Verlaufs von Rotoren. Gerät und Messsonde werden per USB an einen Windows-PC angeschlossen und mit der Software RotorCheck aufgezeichnet, ausgewertet und exportiert.

Anwendungsinformationen

• Radiale und axiale Messungen an Magnetrotoren
• Bestimmung von Magnetisierung und Magnetqualität
• Erkennung von Montagefehlern im Lamellenstapel
• Analyse von Inhomogenitäten im Kern und Polirregularitäten
• Bestimmung der Lage des Lamellenstapels zur Welle
• Erkennung von Streufeldmagnetisierung und lokalen/globalen Polspitzen

Funktionsweise
Ein exakter, hochauflösender Schrittmotor dreht den Rotor bis 360°. Die Messsonde wird mittels höhenverstellbarer Halterung im konstanten Abstand gehalten, um vergleichbare Messungen während der Umdrehung zu sichern. Achsdicke des Rotors: bis 13 mm; Sondenreichweite: bis 12 cm. Drehgeschwindigkeit wählbar: 90 s = 1000 Messwerte, 45 s = 500 Messwerte, 23 s = 200 Messwerte.

Lieferumfang (Kurz)

• Magnetfeldmessgerät / Magnetfeldmesser LM-MP-RC400
• Transversale Zungensonde LM-MP-PM4-TR
• USB-Anschlusskabel
• 3 Halterungen
• Sonde-Anschlusskabel USB-C
• Software RotorCheck (Download)

Technische Daten

• Messbereich (A/cm): 0 … 40000 A/cm
• Auflösung (A/cm): 0,1 A/cm
• Genauigkeit (A/cm): ±1 A/cm bis 50 A/cm; ±2 % v. Messwert ab 50 A/cm
• Messbereich (mT): -4000 … +4000 mT
• Auflösung (mT): 0,01 mT
• Genauigkeit (mT): ±0,13 mT bis 6,28 mT; ±2 % v. Messwert ab 6,28 mT
• Sensorbezeichnung: LM-MP-PM4-TR
• Höhenverstellbare Sondenhalterung: bis 12 cm
• Max. Rotordurchmesser: 60 mm
• Achsendicke des Rotors: bis 13 mm
• Kalibrierung: Nullpunktkalibrierung über Software (ohne Rotor)
• Schutzklasse (Gerät): IP20
• Spannungsversorgung: 5 V DC (USB)
• Betriebsbedingungen: 0 … 50 °C, 10 … 90 % r.F.
• Lagerbedingungen: 0 … 50 °C, 10 … 90 % r.F.
• Abmessungen (L x B x H): 120 x 60 x 195 mm
• Gewicht: 780 g
• Drehung: 360° per Schrittmotor, bis zu 1000 Messpunkte pro Umdrehung
• Datenausgabe: Export als CSV und PNG; Software RotorCheck inklusive
