Akustischer Leckdetektor PCE-LDC 8

LaserUltraschallGas

Beschreibung

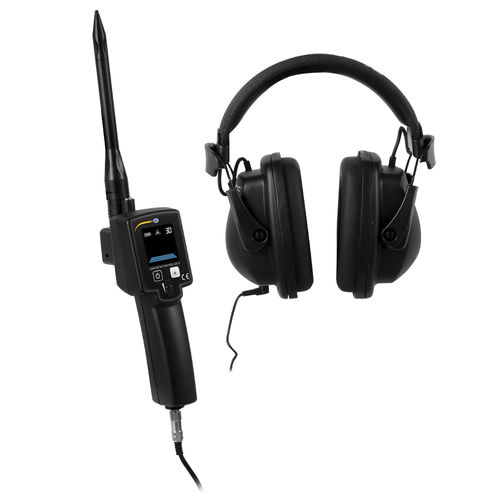

Der PCE-LDC 8 ist ein Ultraschall-Lecksucher zur Ortung von Leckagen an Druckluftleitungen, Kühlmittelleitungen und nicht explosiven Gasleitungen. Er verwendet einen Ultraschallsensor mit Schwerpunkt 40 kHz (Arbeitsbereich 20–80 kHz) und einen integrierten Hochpassfilter zur Unterdrückung von Störgeräuschen unter ~40 kHz. Ein interner Verstärker macht hochfrequente Lecktöne über die mitgelieferten Kopfhörer hörbar; zusätzlich zeigt das LCD die Signalstärke an. Der Sensor verfügt über einen Laserpointer zur Zielerfassung; eine Richtlanze kann für punktgenaue Suche angebracht werden. Je nach Leitungsdruck sind Ortungen bis zu 18 m möglich. Das Gerät wird von einem wiederaufladbaren NiMH-Akku betrieben und in einem robusten Transportkoffer mit Zubehör geliefert.

Merkmale

• Arbeitsfrequenz: 40 kHz
• Akustische Ortung über Kopfhörer und Anzeige auf LCD
• Wiederaufladbarer NiMH-Akku — bis ca. 6 h (ohne Laser)
• Integrierter Hochpassfilter zur Reduktion von Hintergrundgeräuschen
• Laserpointer und adaptierbares Richtrohr für präzise Zielanpeilung
• Ortung über größere Distanzen je nach Druck (bis zu 18 m)

Lieferumfang

• 1 x Gasdetektor PCE-LDC 8
• 1 x Sensoreinheit
• 1 x Kopfhörer
• 1 x Richtrohr inkl. Spitze
• 1 x Sensorverlängerungskabel
• 1 x Ladegerät
• 1 x Transportkoffer
• 1 x Bedienungsanleitung

Technische Daten

• Messprinzip: Ultraschall
• Messmedien: Luft, Kühlmittel, nicht explosive Gase
• Arbeitsfrequenz: 40 kHz ± 2 kHz (Bereich 20…80 kHz)
• Anschlüsse: 3,5 mm Klinke für Sensor; 3,5 mm Klinke für Kopfhörer und Ladegerät
• Display: LCD (Signalstärke)
• Stromversorgung: wiederaufladbarer NiMH-Akku
• Betriebsdauer: ca. 6 h (ohne Laser) / ca. 4 h (mit Laser)
• Ladezeit: ca. 1,5 h
• Betriebstemperatur: Betrieb 0 … +40 °C; Laden 10 … +40 °C
• Laser: Klasse 2; <1 mW; 650 nm
• Abmessungen: 191,5 x 87,5 x 53 mm
• Gewicht: ca. 250 g
• Ortungsbeispiele (Druck vs. Leckdurchmesser / Reichweite):
  0,5 bar — 0,1 mm — 2 m; 0,5 bar — 0,2 mm — 2 m; 0,5 bar — 0,5 mm — 10 m;
  5 bar — 0,1 mm — 8 m; 5 bar — 0,2 mm — 14 m; 5 bar — 0,5 mm — 18 m
