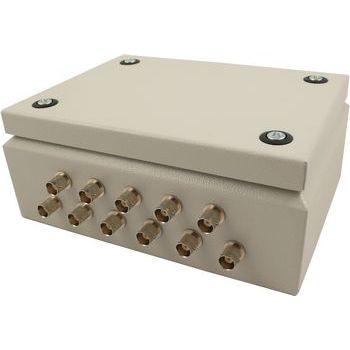

Modul-Multiplexer OPMUX -02
für Ultraschall-Untersuchungssystem

Modul-Multiplexer
Modul-Multiplexer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Modul
Merkmal
für Ultraschall-Untersuchungssystem

Beschreibung

OPCOM-02 ist geeignet für Ultraschallmessungen sowie andere Arten von Messungen, die umschaltbare Messkanäle verwendet sind. OPCOM-02 zusammen mit Ultraschallkarte OPCARD und Ultraschallprüfkopf ist ein komplettes Ultraschallprüfsystem. Jeder Kanal hat separat Pulser-Empfänger. Gehäuse: Lohmeier KL - 08 Serie. Technische Daten: - Stromversorgung: 12V DC / 1A oder direkt aus OPCARD - Kanäle: 35, 32, 19, 16, 8 oder 4 Kanäle (Pulser-Empfänger) - Impulsamplitude: 0 (aus) - 360V - Die Zeit des Aufladens des Wandlers: 1 bis 8 μs - Bandbreite (3dB): 0.5 - 20MHz - Verstärkung: 20dB 1 - Impulsamplitudesteuerung: Externe Spannung DC 0-10V oder RS232 - Eingang: 1 (TTL Signal) - Ausgänge: 3 x Relais (0 oder 12VDC)1 - Analog Ausgangsspannung:1 0 bis 10V (gesteuert durch RS232 in 1023 Schritten) - Maximal Kabellänge zwischen PC und Multiplexer: 30m Eigenschaften: Multiplexer können in folgenden Arten konfiguriert werden: sequenziell - Senden und Empfangen von Kanal-Sequenz gespeichert ist und jeder folgenden Kanal mit TTL Triggereach Kanal geschaltet werden separat als Sender oder Empfänger verwendet werden. Das Gerät arbeitet in der Weise, dass der Ultraschallwandler zuerst bis zu der vorgegebenen Spannung geladen wird, und dann kurzgeschlossen. Da der Kurzschluss sehr kurz dauert (etwa 20ns) muss ein solcher Sender nicht an verschiedene Frequenzen der Wandler angepasst werden. Seine Eingangsimpedanz ist auch sehr niedrig (<1Ω), was dazu führt, dass der Wandler seine wahre Impulsantwort produziert. Impulsspannung kann auf zwei Weise gesteuert werden: mit Analogeingang Vreg (DB15) oder serielle Schnittstelle (DB9).
