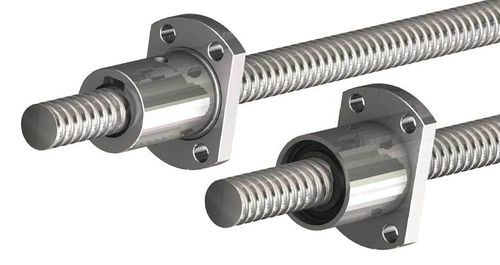

Polymer-Kugelgewindetrieb BSR seriesStahlPräzisiongerollt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Stahl, Polymer
- Leistung
- Präzision
- Typ
- gerollt
- Weitere Eigenschaften
- mit Kugelrückführung, Miniatur
- Durchmesser
6 mm, 8 mm, 10 mm
(0 in, 0 in, 0 in)- Belastbarkeit
2,14 kN
Beschreibung
Übersicht
Miniatur-Kugelgewindespindel-Baugruppen von PBC Linear wandeln Drehbewegung in präzise Linearbewegung mit geringer Reibung und hoher Wiederholgenauigkeit um. Die Baugruppen kombinieren präzisionsgewalzte 1050-Stahlspindeln mit umlaufenden Kugelmuttern. Verfügbare Durchmesser: 6 mm, 8 mm und 10 mm; Steigungen: 1 mm, 2 mm und 2,5 mm. Muttervarianten: zylindrisch, mit Flansch und zylindrisch mit Außengewinde. Optionale Vorspannung, Multi-Liner-Kugelrückführung und Polymer-Abstreifer verbessern Steifigkeit, Steigungsgenauigkeit und Schmutzresistenz für kompakte Antriebssysteme.
Haupteigenschaften
Anwendungen
Technische Daten
Miniatur-Kugelgewindespindel-Baugruppen von PBC Linear wandeln Drehbewegung in präzise Linearbewegung mit geringer Reibung und hoher Wiederholgenauigkeit um. Die Baugruppen kombinieren präzisionsgewalzte 1050-Stahlspindeln mit umlaufenden Kugelmuttern. Verfügbare Durchmesser: 6 mm, 8 mm und 10 mm; Steigungen: 1 mm, 2 mm und 2,5 mm. Muttervarianten: zylindrisch, mit Flansch und zylindrisch mit Außengewinde. Optionale Vorspannung, Multi-Liner-Kugelrückführung und Polymer-Abstreifer verbessern Steifigkeit, Steigungsgenauigkeit und Schmutzresistenz für kompakte Antriebssysteme.
Haupteigenschaften
- Präzisionsgewalzte 1050-Stahlspindeln
- Muttertypen: zylindrisch, mit Flansch, zylindrisch mit Außengewinde
- Multi-Liner-Kugelrückführung für gleichmäßige Umlaufführung
- Optionale Vorspannung zur Erhöhung von Steifigkeit und Positionsgenauigkeit
- Polymer-Abstreifer an jedem Muttenende zur Begrenzung von Schmutzeintrag
- Höhere Lebensdauer und Steigungsgenauigkeit gegenüber Trapez-/Gewindespindeln unter hohen Lasten
Anwendungen
- Robotik und Roboterachsen
- CNC-Maschinen und Positionierbühnen
- Industrielle Automatisierung und Handhabungsgeräte
- Laborautomatisierung und kompakte medizinische Geräte mit Präzisionsverstellung
Technische Daten
- Material (Spindel): präzisionsgewalzter 1050-Stahl
- Verfügbare Durchmesser: 6 mm, 8 mm, 10 mm
- Verfügbare Steigungen: 1 mm, 2 mm, 2,5 mm
- Mutterkonfigurationen: zylindrisch, mit Flansch, zylindrisch mit Außengewinde
- Kugelrückführung: Multi-Liner-System
- Optionen: Vorspannung für verbesserte Steifigkeit/Genauigkeit
- Dichtung: Polymer-Abstreifer an jedem Muttenende zur Begrenzung von Schmutzeintrag
- Maximale statische Axialbelastung: 2.144 kN (482 lb)
- Motorkompatibilität: kompatibel mit NEMA 08–23 Motoren (Baugruppen ohne Motoren geliefert); ausgewählte Baugruppen integrieren PowerPlus-Technologie für ~25–40% mehr Drehmoment
- Fertigung: in den USA gefertigte Miniatur-Baugruppen mit Fokus auf kürzere Lieferzeiten
