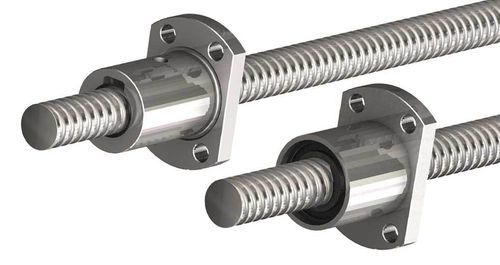

Stahl-Kugelgewindetrieb BSR series

PräzisiongerolltMiniatur

Übersicht
Miniatur-Kugelgewindetriebe sind präzise mechanische Baugruppen, die Drehbewegung in lineare Bewegung mit geringer Reibung und hoher Wiederholgenauigkeit umwandeln. Miniature Ball Screw Assemblies von PBC Linear verwenden präzisionsgewalzte 1050er-Stahlspindeln und werden mit zylindrischen, mit Flansch oder außengewinde-zylindrischen Muttern angeboten, um eine einfache Montage in kompakten Automatisierungs- und Präzisionsantriebssystemen zu ermöglichen. Die Baugruppen verfügen über ein Multi-Liner-Kugelumlaufsystem für gleichmäßige Rekreisläufe, optionale Vorspannung für erhöhte Steifigkeit und polymer-abstreifer zum Schutz gegen Schmutzeintritt und zur Verlängerung der Lebensdauer.

Hauptmerkmale

• Präzisionsgewalzte 1050-Stahlspindeln
• Verfügbare Spindeldurchmesser: 6 mm, 8 mm, 10 mm
• Verfügbare Steigungen: 1 mm, 2 mm, 2,5 mm
• Mutteroptionen: zylindrisch, mit Flansch, zylindrisch mit Außengewinde
• Multi-Liner-Kugelumlaufsystem für gleichmäßige, konsistente Bewegung
• Optionale Vorspannung zur Verbesserung von Steifigkeit und Positionsgenauigkeit
• Polymer-Abstreifer an beiden Mutterenden zum Schutz vor Schmutzeintrag
• Maximale statische Axiallast: 2,144 kN (482 lb)
• Kompatibel mit NEMA 08–23 Motoren
• Ausgewählte Baugruppen mit PowerPlus-Technologie verfügbar (25–40% gesteigerter Drehmoment)

Anwendungen
Konzipiert für kompakte Automatisierungs- und Präzisionsbewegungsanwendungen wie Robotik, CNC-Achsen, Laborautomatisierung, medizinische Geräte und weitere industrielle Automatisierungssysteme, die geringe Baugröße, Wiederholgenauigkeit und Haltbarkeit erfordern.

Zusätzliche Hinweise
Diese Miniatur-Baugruppen werden in den USA hergestellt und können im Vergleich zu einigen Alternativen kürzere Lieferzeiten bieten. Mutternpassungen sind in Standard- und Transitional-Ausführung erhältlich, um Steifigkeit und Vorspannungsverhalten an die Anwendung anzupassen.

Spezifikationen

• Spindelmaterial: präzisionsgewalzter 1050 Stahl
• Spindeldurchmesser: 6 mm, 8 mm, 10 mm
• Steigungen: 1 mm, 2 mm, 2,5 mm
• Muttenarten: zylindrisch, mit Flansch, zylindrisch mit Außengewinde
• Kugelumlauf: Multi-Liner-Kugelumlaufsystem
• Mutternpassungen: Standard & Transitional
• Optionen: Vorspannung (erhöhte Steifigkeit), PowerPlus-Integration bei ausgewählten Baugruppen (25–40% Drehmomentsteigerung)
• Schmutzschutz: Polymer-Abstreifer an jedem Mutterende
• Maximale statische Axiallast: 2,144 kN (482 lb)
• Motor-Kompatibilität: NEMA 08–23
• Typische Anwendungen: Robotik, CNC, Laborautomatisierung, medizinische Geräte, industrielle Automatisierung
