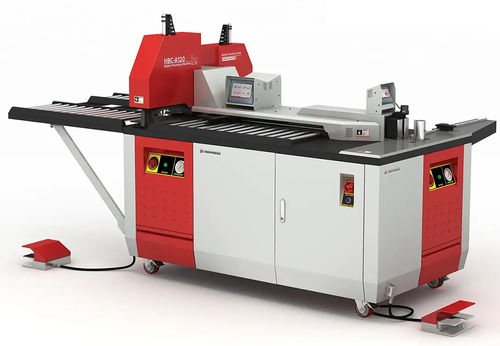

Stromschienen-Bearbeitungszentrum / Falten HBC-BE200-EH

stationärelektrohydraulisch

Beschreibung
Der HBC-BE200-EH/ES ist eine speziell für das Biegen von Sammelschienen aus Kupfer und Aluminium bis zu 200 × 20 mm ausgelegte Maschine. Kompakte Ein-Stations-Lösung, ausgelegt für einen Bediener und für wiederholbare Formvorgänge ohne integrierte Schneid- oder Stanzfunktionen.

Hydraulik & Leistung
Die Maschine wird von einem 4,2 kW-Antrieb und einem 200-bar-Hydrauliksystem gespeist. Nennversorgung: 380 V AC, Drehstrom, 50 Hz. Der Hydraulikkreis fasst etwa 30 L Öl. Die Standard-Wechselmatrize liefert einen Formradius von 14 mm für saubere Biegungen bei dickem Material.

Aufbau & Betrieb
Der HBC-BE200-EH/ES ist bodenmontiert auf einer Basis mit freier Arbeitsfläche zum Handling langer, schwerer Sammelschienen. Das Layout unterstützt Einhandzuführung, Positionierung, Drehen und Umsetzen für aufeinanderfolgende Biegezyklen und eignet sich zur Integration in Schaltschrank- und Schaltanlagenfertigung.

Biegearten

• Twist bend
• Z bend (step bend)
• V bend
• Edge bend
• Normal bend

Varianten
Erhältlich in manueller (EH) und automatischer (ES) Ausführung. EH verwendet eine manuelle Längenanschlagung; ES ergänzt einen programmierbaren Längenanschlag für gespeicherte/reproduzierbare Positionen und unbeaufsichtigten Betrieb.

Hinweis
Funktionen: nur Formung — keine Schneid- oder Stanzstation in der Standardkonfiguration. Die Konstruktion konzentriert die Hydraulikleistung auf das Formwerkzeug, um Oberflächenrisse zu minimieren und saubere, reproduzierbare Biegungen zu gewährleisten.

Technische Daten

• Modell: HBC-BE200-EH / HBC-BE200-ES
• Max. Kapazität: 200 × 20 mm
• Material: Kupfer und Aluminium
• Funktionen: Nur Biegen (kein Schneiden oder Stanzen)
• Formradius (Standard-Wechselmatrize): 14 mm
• Anzahl Bediener: 1
• Nennspannung: 380 V AC (Drehstrom)
• Gesamtleistung: 4,2 kW
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 30 L
• Positionieranschlag: Manuell (EH) / Programmierbar automatisch (ES)
• Montageart: Fundament / bodenmontiert
• Maschinengewicht: Nach Fertigung zu bestätigen
• Abmessungen (L×B×H): Nach Fertigung zu bestätigen
